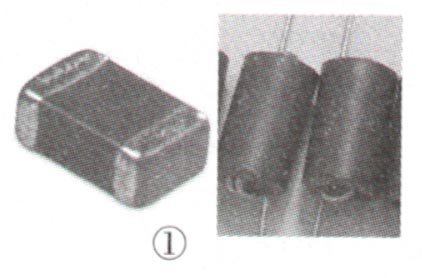

磁珠（Ferrite Bead）是近年来出现的一种抗干扰元件，廉价、实用，滤除高频噪声效果显著，外形多为矩形（类似于贴片电阻）或圆柱形，如图1所示。磁珠体积小，适于贴片安装，并具有良好的高频滤波特性，目前已广泛用于平板彩电、数码产品等电器中。

    一、组成与主要用途
    磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料，其制造工艺和机械性能与陶瓷相似，颜色为灰黑色，如图2所示。铁氧体具有很高的导磁率，高频损耗非常大，也是制作电感的主要材料。当用导线穿过铁氧体磁芯时，就构成了电感或磁珠。

    不同的铁氧体有不同的最佳抑制频率范围，通常磁导率越高，抑制的频率就越低。此外，铁氧体的体积越大，抑制效果越好。在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑制效果也越好。另外，在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流就越大。
    有的磁珠上有多个孔洞，如图3所示，用导线穿过的孔洞数越多，则阻抗就增加得越多。当然，在实际使用中，为了提高对高频信号的吸收能力，也可采用多只磁珠串联的办法。

    磁珠的主要作用是吸收高频信号（多指30MHz以上），以抑制信号线或电源线中的高频噪声和尖峰干扰，同时还具有吸收静电脉冲的能力。在平板彩电中，常在射频（RF ）信号处理、高频振荡、锁相环、超高频存储器（如DDR SDRAM、RAMBUS等）电路的电源输入中串联磁珠，以消除存在于传输线结构或电路中的干扰。电磁干扰沿着线路传输和辐射（EMI），在要消除这些不需要的信号能量中，磁珠扮演高频电阻的角色（衰减器），滤除交流信号，允许直流信号通过。因此，磁珠应当安装在靠近干扰源的地方。对于信号输入／输出电路，应尽量靠近屏蔽壳的进、出口处安装。
    磁珠不仅可用在直流或交流电源电路中，以滤除高频噪声，还可用在信号传输电路中，以滤除线缆或铜箔引起的噪声，也可广泛地用于其他电路，特别是在数字电路中。

    二、主要参数与型号命名
    磁珠的主要参数有阻抗、直流电阻、额定电流这三项。通常标注在磁珠表面的参数是阻抗，如图4所示，其单位是欧姆（Ω），而不是亨利（H），这一点要特别注意。因为磁珠的单位是按照它在某一频率产生的阻抗（单位是欧姆）来标称的，例如“100R@ 100MHz”，表示在频率为100MHz电路中，该磁珠的阻抗为100Ω。

    磁珠的型号命名由字母与数据组成，下面以常用于电源滤波的HH--1 H3216-500型磁珠为例，说明各字段的含义：
    “HH”表示一个系列，主要用于电源滤波，若用于信号电路，则采用“HB”系列；“1”表示一个组件封装了一个磁珠，若为“4”则表示并排封装4只；“H”表示使用环境，其中：“HB”、“C”、“M”表示用于中频（50MHz-200MHz）电路中，“T”表示用于低频（小于50MHz）电路中，“S”表示用于高频（大于200MHz）电路中；“3216”表示封装尺寸，即长3.2mm，宽1.6mm，这就是常说的1206封装；“500”表示阻抗为50Ω、一般是指频率为100MHz时的阻抗。

    三、磁珠和电感的区别
    虽然磁珠的电路符号与电感一样，工作原理与电感相同，但在具体应用中还是有所差别。
    1.频率特性不同
    从物理特性上看，一只电感或磁珠等效于一只电阻R和一只理想电感L串联，其等效阻抗会随着频率的升高而增加，但是在不同频率时其特性有所不同：
    在低频段，由于R澎副、，磁芯的磁导率较高，因此电感量较大，阻抗主要由L决定。低频时电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，在这种情况下，应采用低损耗、高品质因数（Q值）的电感，若用磁珠，会出现干扰增强现象。
    在高频段，由于频率升高，磁芯的磁导率降低，电感量减小，感抗所起作用减小，这时磁芯的损耗增加，电阻成分增加，最终会使器件的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能从而耗散掉。在这种情况下，就适宜采用具有很高的电阻率和磁导率的磁珠。
    磁珠比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而增加高频滤波效果。由于脉冲信号含有频率很高的高次谐波，是电路高频辐射的主要根源，在这种环境下，磁珠正好能发挥其优点。
    2．用于的电路不同
    电感是储能元件，把电能以电磁能的形式存储起来，然后再释放出去，而磁珠是能量转换（消耗）器件，把交流信号转化为热能。电感多用于电源滤波、LC振荡、中低频滤波等电路中，侧重于抑止传导性干扰，其工作频率一般不超过50MHz；磁珠多用于信号回路，用来吸收超高频信号，主要用于EMI方面。
    另外，磁珠也可用于普通滤波器中。因为普通滤波器是由无损耗的电抗元件构成的，它在线路中的作用是将阻带频率反射回信号源，所以这类滤波器又叫反射滤波器。当反射滤波器与信号源阻抗不匹配时，就会有一部分能量被反射回信号源，造成干扰电平的增强。为解决这一弊病，可在滤波器的进线上使用铁氧体磁环或磁珠，利用滋环或磁珠对高频信号的涡流损耗，把高频成分转化为热损耗。因此磁环和磁珠实际上对高频成分起吸收作用，所以这种滤波器又称为吸收滤波器。
