例1：一型号为HT-82TX无线有线两用台式麦克风，因搬运不当掉落地面，底座塑料罩被摔破，接上＋9V电源无天线输出信号。

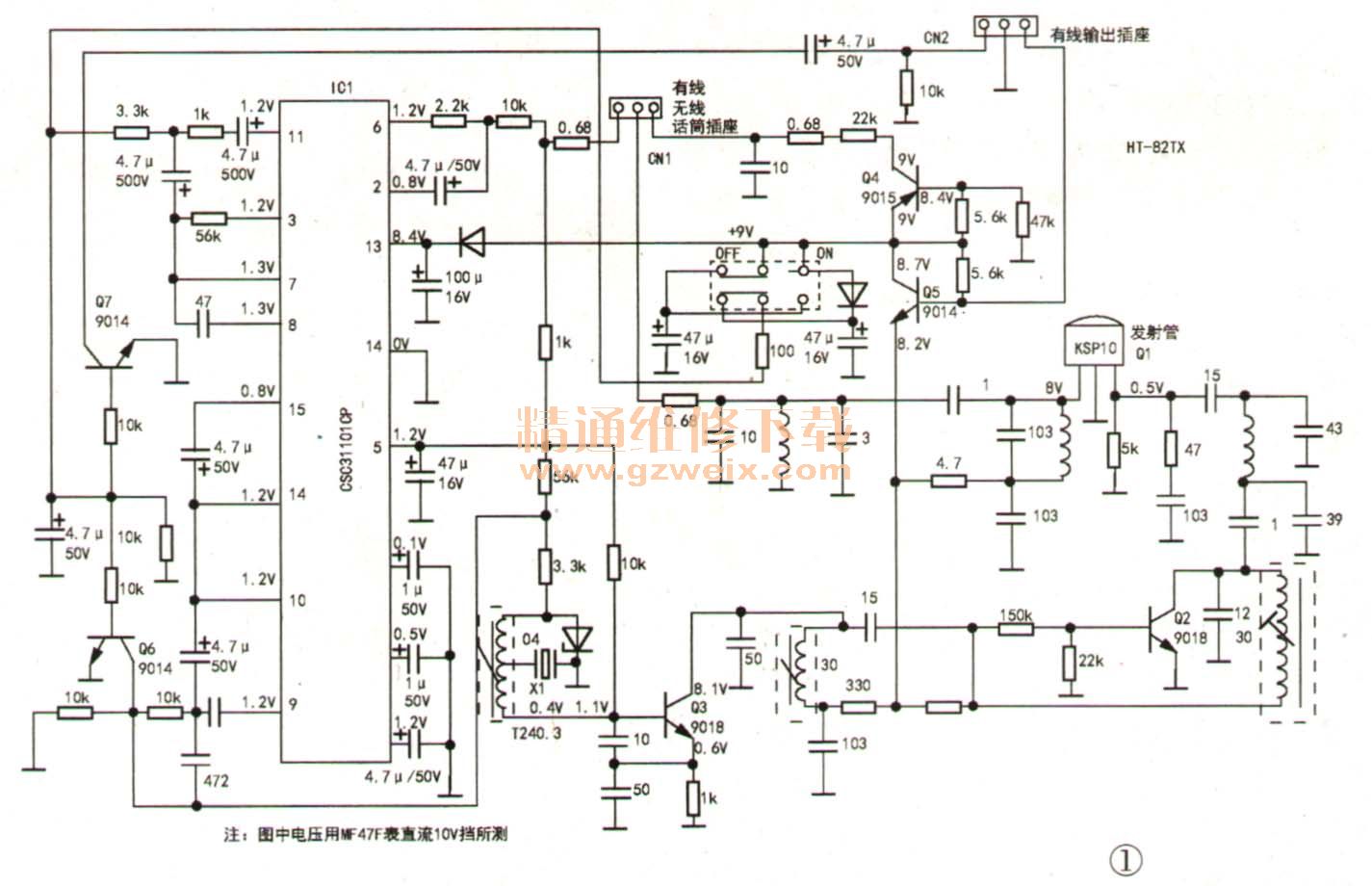

    拆出电路板，见到如图1的信号流程图（电路板上的元件无序号，部分序号由绘图者编排），整个电路以IC1为中心进行信号的处理调试，供电电压为直流9V（方块9V电池）、发射频率为240.3MHz，有效距离≤100m（还有调整的空间）。经检测，电阻电容、三极管、电感均正常；通电（未接话筒的情况下），测得IC1与相关元件的电压如图中所示，只有X1晶振一端为0.6V，一端为1.1V。拿来同一品牌的麦克风，X1晶振的一端电压为0.4V，一端为1.1V，难道这0.2V的电压差反映X1有问题？试将晶振换下一试，无线信号有了，再测电压0.4V稳定，说明晶振已损坏无疑。将一只240.3MHz的晶振焊好，开机，麦克风无线功能恢复。

    体会：此例说明晶振的损坏影响了电路的工作状态，无线信号当然就没有了。同时也说明，晶振是一个比较娇气的元件，怕摔或强烈振动，这与家用遥控器常坏晶振的道理是一样的。
    例2：同型号的麦克风，故障现象同上，无线信号不工作，经一位师傅修后未排除故障。
    经检查，板上有多处元件被焊过，如图中Q2-Q7，Q1发射三极管未被焊过。再通电，测其关键点的电压值与图中相符；采用代换法，用同型号的发射管换上Q1，麦克风的无线发射功能恢复。原来是Q1内部变质，失去了它应有的功能，造成无线信号无输出。
