健伍(KENWOOD)SW-900型低音炮电路原理与维修
来源:本站整理  作者:佚名  2014-07-20 09:02:17

   健伍SW-900型低音炮技术参数:额定功率100W(8Ω),灵敏度90dB,落地式,双6.5英寸低音扬声器。这款低音炮音质好,带红外遥控,市场销量较大。目前笔者还没有发现健伍SW-900型低音炮的电路图资料,因此在维修时实测出该机电路图(注:电路图元件符号为电路板实际符号),分享给广大维修同行。
    1.SW-900电源电路图
    电源电路图如图1所示。该电路包括图1-1为变压整流滤波电路,输出电压± 42V;图1-2为+5V稳压电源电路,向CPU供电;图1-3为+12V稳压电源电路,图1-4为-12V稳压电源电路,信号通道电路供电。比较复杂的是±12V稳压电路,该电路可遥控切断士12V供电。工作原理分析如下:遥控关机时,CPU集成电路D75004CU的25脚输出0V电压使Q38饱和导通,从而使Q33饱和导通,Q32与Q31截止,+12V停止供电。+12V停止供电后,Q34的b极电压为负电压,使Q34饱和导通,Q35与Q36截止,-12V停止供电。CPU的25脚电压为+7.5V时,士12V稳压电路开始供电,低音炮工作。

    2.CPU与音量控制电路
    电路图如图2所示,其关键引脚功能见表1。


    控制音量电位器微电机集成电路型号为TA8409S,其管脚功能见表2。

    3.前置放大与重低音控制
    电路图如图3所示。信号流程如下:RCA插座输入音频信号输入到IC1(JRC4565)②脚,经放大后从①脚输出;再输入到IC4(JRC4565)③脚,经放大后从①脚输出;再输入到四路开关电路D4066BC的④脚进行音频滤波网络切换,切换后直接进入音量电位器。外部输入的音频信号还有一路输入到IC1⑥脚,放大后从⑦脚输出到数字重低音处理电路M5134P⑧脚。这一路信号经过数字重低音处理后从18脚输出,再输入到IC4②脚,IC4的1号放大器。两路信号在IC4的1号放大器混合放大后,再输出到音量电位器。

        M51134P是数字重低音处理电路,采用了低八度音频补偿法,通过外部滤波器常数将预定频率降低一半,内置VGA放大器。D4066BC是四路模拟量开关电路。①、②脚为第一路,由13脚控制通断;③、④脚为第二路,由⑤脚控制;⑧、⑨脚为第三路,由⑥脚控制;⑩、12脚为第四路,由12脚控制。在D4066BC的外围电路中,②、③、⑨、⑩脚连通,⑤、12脚连通,⑥、13脚连通。当CPU32脚为高电位时,Q17、Q18饱和导通,⑩、11脚开关接通,信号从R29、R30到⑩、11脚开关,经C26(0.22μF)衰减高音后,再经电容C28(0.82μF)合输出到音量电位器。
    当CPU 33脚为高电位时,Q15、Q16饱和导通,使D4066BC的⑥、13两脚为高电位,分别控制①、②脚开关和⑧、⑨脚开关接通,使IC4的1号放大器①脚输出的信号经①、②脚到⑨、⑧脚,再输入到IC4的⑥脚,放大后到音量电位器。
    开机静音原理:当CPU③脚电压为+4.8V时,Q21饱和导通,C52两端电压为+8V,由于电容两端的电压不能突变,使左端在开机时也为+8V电压,Q22饱和导通,将去音量电位器的信号对地短接,达到开机静音的目的。当C52放电后,Q22基极电压下降到维持不了导通时静音解除。
    4.功放电路

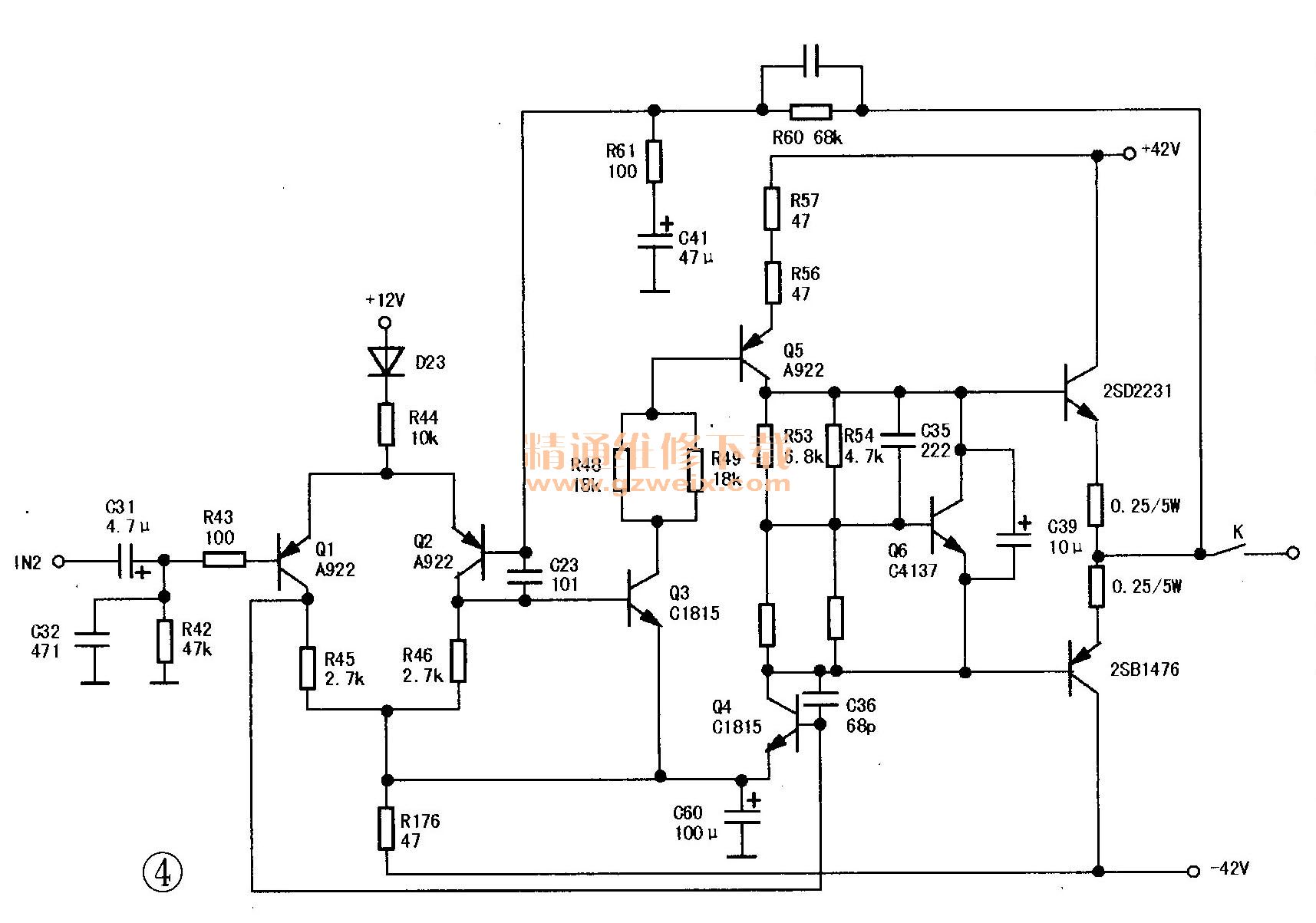

      功放电路如图4所示。从音量电位器出来的信号经C31耦合输入到Q1 b极,经Q1放大后从c极输出到Q4 b极,然后从其c极输出推动PNP电流放大管2SB1476。从Q2 c极输出的音频信号输入到Q3的b极,放大后推动电压放大管Q5、Q5推动电流放大管2SD2231。Q3起倒相作用。第一级差分放大对管供电没有用±44V,而是用+12N; -44V供电,使低音炮在待机时功放电路停止工作,达到节电目的。待机时,+12V停止供电,Q1、Q2导通减弱,Q3、Q4截止,末级电流放大管2SD2231与2SB 1476的截止。

    5.保护电路

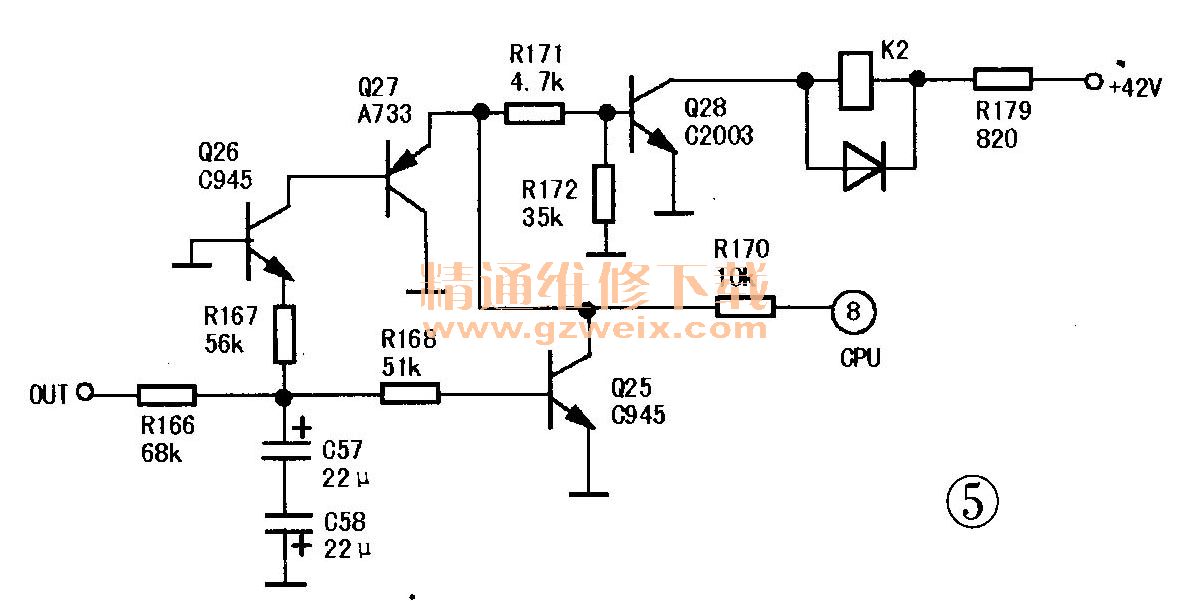

    电路如图5所示。

    两种保护:开机保护,中点电压失衡保护。开机时,CPU⑧脚延时4s输出+4.8V电压,电源指示发光二极管D39闪亮,Q28饱和导通,继电器K2释放,切断负载;当中点电压超过1.5V时,Q26、Q27饱和导通,将Q28的b极对地短路,K2释放,切断负载。
    6.常见维修
   (1)电源供电不正常导致无声
    ±12V供电不正常会导致双运放、模拟量开关集成电路、超重低音处理电路都工作不正常,导致无声。±44V供电不正常则整机不工作。所以,无声时,首先要测电源电压是否正常。
(2)K2继电器不吸
    主要故障有:CPU电路工作不正常,或连接不良;供电降压电阻R179开路;中点电压不正常。
   (3)前置放大电路及声场处理电路异常导致无声
    如果双运放IC1或IC4损坏,会导致音频信号不但无法放大,也无法顺利通。另外,D4066BC损坏会使M5134P处理后的信号无去通过D4066BC而进入到音量电位器。
   (4)功放电路不正常
    从音量电位器出来的信号,输入到功放电路进行电压电流放大再推动喇叭发音。功放电路检修的关键是测量中点电压和末级电流放大管的基极电压。正常时Ub=±0.5V,本功放电路为乙类功放电路。
