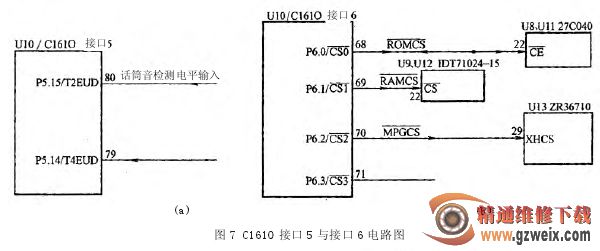

（7）接口 6 在电路图中用作片选控制信号，如图7 所示。它使用三个引出脚68～70，第四个(71脚)没有使用。片选择是可编程的。

3.对周围存储器工作状态的控制

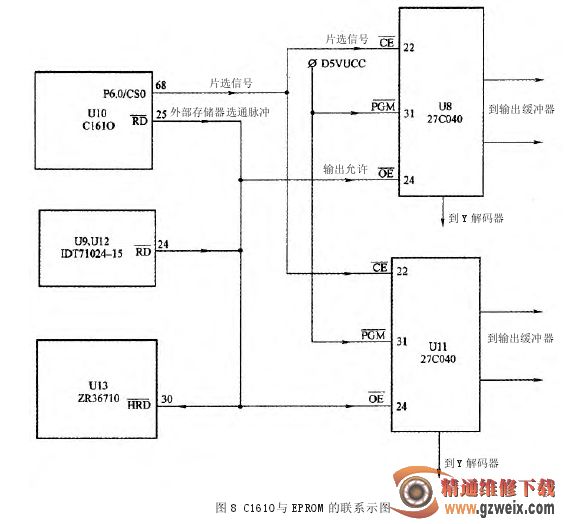

(1)C161O 与 EPROM 的联系C161O 与 EPROM 芯片 27C040(U8、U11)的联系，如图 8 所示。C161O68脚(CSO)是片选信号输出脚，25脚(RD)是外部存储器所需选通脉冲输出脚。分别连接到两块 EPROM 芯片 27C04022脚(CE)和24脚(OE)，它们分别是 27C040 的片选信号输入端和允许输出的输入控制端。实际上，C161O25脚还与 IDT71024-15(U9、U12)和 ZR36710(U13)相关脚相接。C161O 的 RD 选通脉冲信号可以控制图中各芯片的工作；而它的 CSO 片选信号则主要控制两块 27C040 的工作状态。对 27C040 来说，当 CE 和 OE 都是低电平时，可以输出数据；当 CE为低电平，OE 为高电平时，输出为高阻态，即取消输出数据；当 CE 为高电平时，输出 也 是 高 阻态。

(2)C161O对 SRAM 的 控制

图 9 是C161O 的读 /写控制和片选择控制电路。由图知，C161O69脚(P6.1/XCSl)主要用于选择存储单元。在本图中，利用 片 选 信 号CSl 可以控制IDT71024-15(U9、U12)，图8 是利用 CSO控 制 27C040。C161O 的26脚(XWR/XWRL) 用于控制 IDT71024-15 和 ZR36710 的 写 方式；C161O25脚(XRD) 主要用于控制 IDT71024-15、27C040 的读信号。XRD 即 RD，它表示低电平有效，允许读出数据。
