海棠XQB42-1型洗衣机洗涤电动机只能做一个方向运转
来源:本站整理  作者:佚名  2013-10-30 10:13:14

    一台海棠XQB42-1型微电脑控制式全自动洗衣机,据用户介绍,该洗衣机插上电源插头进行功能操作时,按压按键进行洗涤工作时,洗涤电动机只能做一个方向运转。
    故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与微处理器控制的洗涤电动机控制电路有关。该洗衣机的洗涤电动机的控制电路主要由微处理器IC1(HH601  LIL9602)的22、23脚与VT2、VT 1、双向晶闸管VS4、VS5、电动机M等组成,相关电路如图13所示。检修时,可先对这部分电路进行检查。

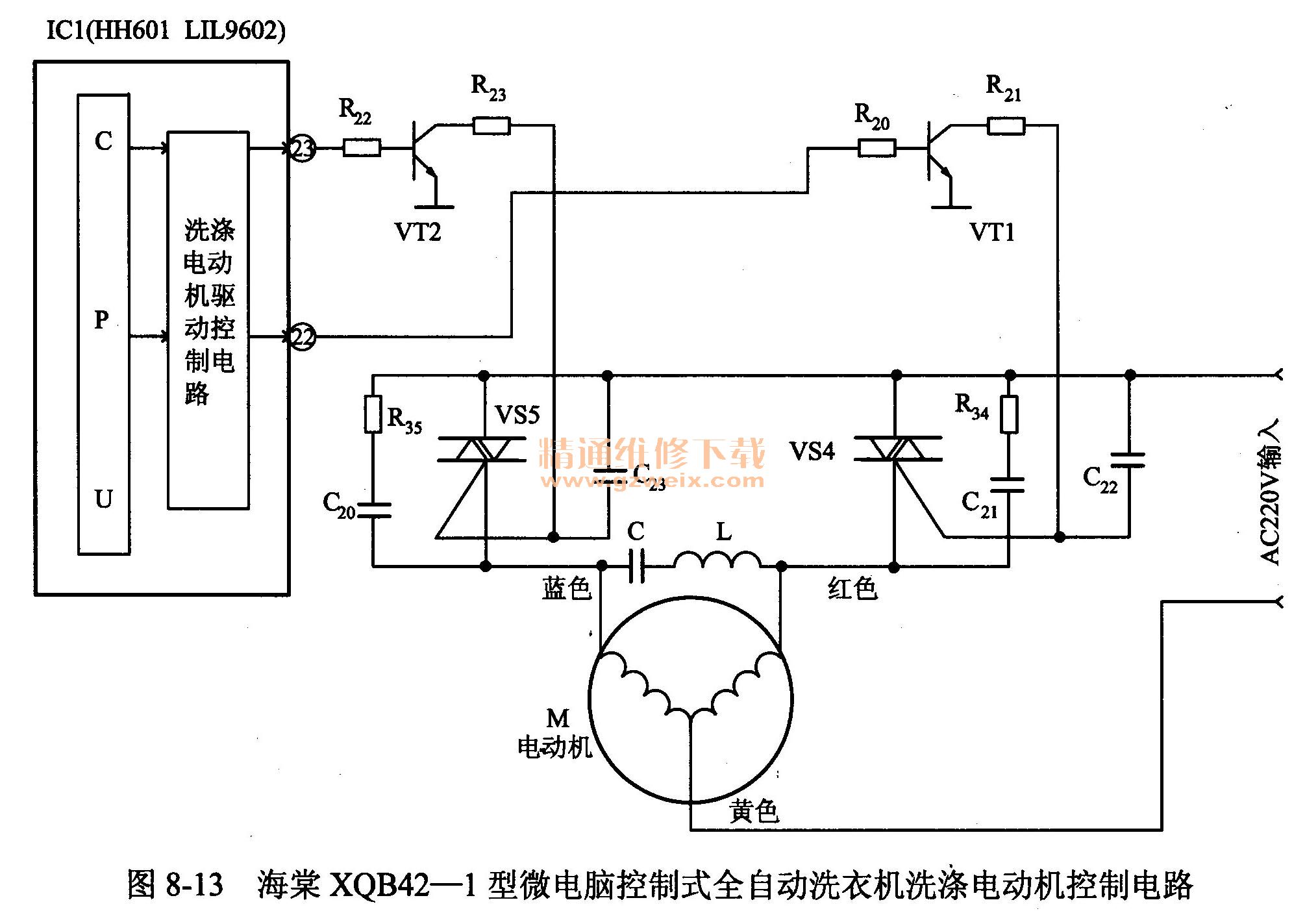

海棠XQB42-1型微电脑控制式全自动洗衣机洗涤电动机控制电路

    故障检修
    1.判断故障的大概部位
     (1)接通电源后,在按压操作按键进行正、反向洗涤工作时,测量微处理器IC1(HH601LIL9602)的22、23脚输出的高、低变化的电平基本正常,说明微处理器输出的控制信号基本正常。
     (2)测量加到两只双向晶闸管VS4、VS5控制栅极上的控制电平,结果发现加在VS4栅极上的电平基本正常,但VS5栅极上始终没有控制电平信号。

   (3)断电后,对VS5栅极与IC1(HH601  LIL9602)的23脚之间的电路元器件进行检查,结果发现电阻器R23两端的电阻值均呈∞,显然已经损坏。
    2.故障处理
    更换一只新的、同规格的910Ω电阻器装上后,接通电源试机,洗衣机洗涤的工作恢复了正常,故障排除。
    提示
    洗涤电动机M的正、反向的工作受微处理器IC1(HH601  LIL9602)的22、23脚输出的高、低电平的控制。当微处理器IC1(HH601  LIL9602)的22脚输出的高电平使VT1管导通后,就会使VS4也导通,使洗涤电动机M的左端绕组得电进行一个方向的运转;当微处理器IC1(HH601  LIL9602)的23脚输出的高电平使VT2管导通后,就会使VS5导通,使洗涤电动机M的右端绕组得电进行另一个方向的运转,从而实现了洗涤电动机M的正、反向运转控制。故当电阻器R23损坏以后,就会侠洗涤电动机M的右端绕组无法得电,从而导致了上述故障。
