一台海棠XQB42-1型微电脑控制式全自动洗衣机，据用户介绍，该全自动洗衣机接通电源后，操作功能按钮时，显示正常，但蜂鸣器不响，整机也不能进入正常的工作状态。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时，可先对这部分电路进行检查。
    故障检修
    1．判断故障的大概部位
     （1）检查提供给微处理器IC1（HH601 LIL9602）的①脚上的＋5V电压在正常值范围内，且稳定。
   （2）测量提供给微处理器IC1（HH601 LIL9602）的④脚上的复位电压也无明显的异常现象。

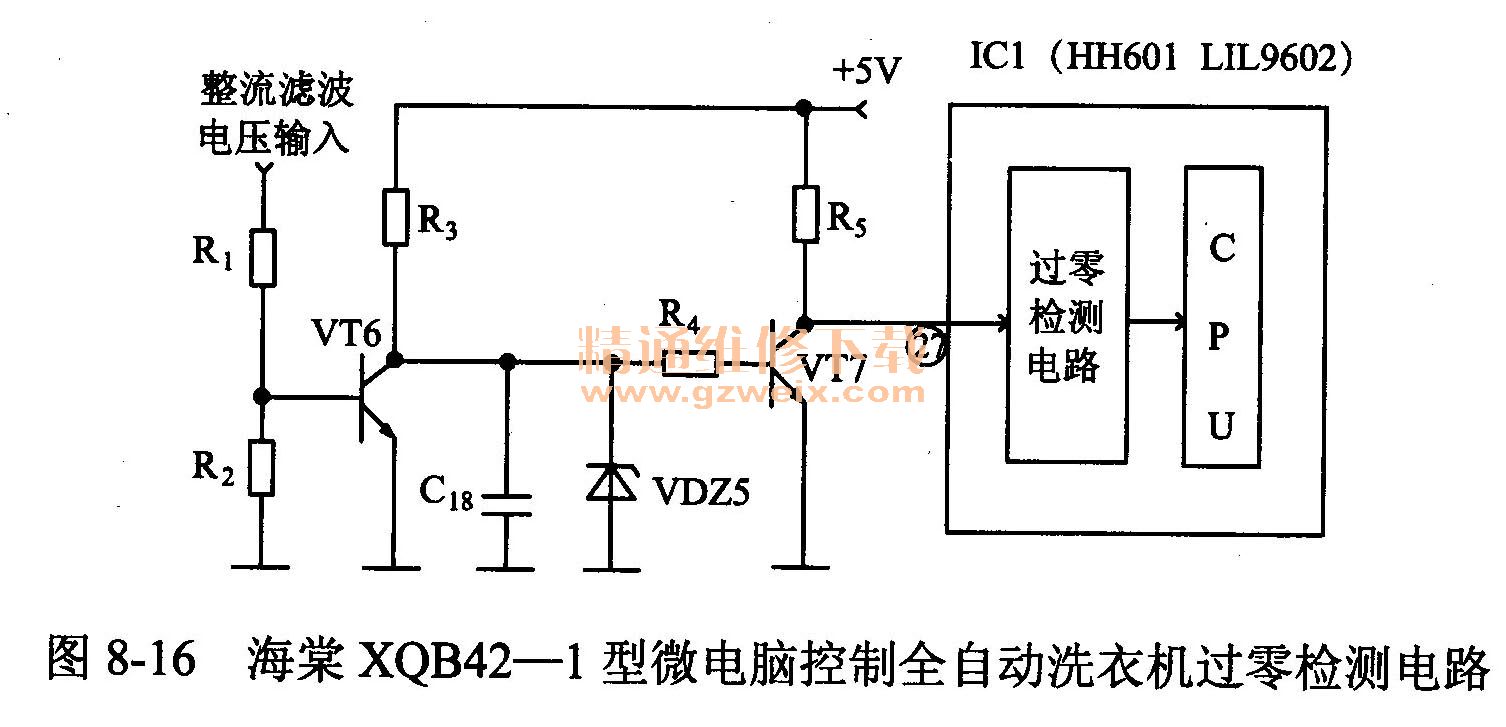

   （3）用示波器检查微处理器控制芯片IC1（HH601  LIL9602）的时钟振荡引脚②与③脚电路上的振荡波形正常。怀疑IC1（HH601  LIL9602）的过零检测电路有问题，相关电路如图16所示。

   （4）对IC1（HH601 LIL9602）的27脚外接的过零检测电路中的有关元器件VT7、VT6、VDZ5、C18、R1-R5进行检查，结果发现R4电阻器的一只引脚呈虚焊状态。
    2．故障处理
    加锡将R4电阻器虚焊的引脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
