故障现象
    据用户介绍，该全自动洗衣机可以进入洗涤状态，但洗涤电动机仅能进行单向运转。
      故障分析
    松下NV-711型全自动洗衣机微电脑控制式电路主要由微处理器N N14021WFW程序控制器、水位压力开关、安全开关、进水电磁阀、排水电磁阀、电动机与启动电容器等组成。
    当接通电源按设定程序启动洗衣机以后，微处理器程序控制器根据所设定的程序向控制系统输入信号，然后按照微处理器内预置的程序，分别驱动进水电磁阀、电动机、排水电磁阀、电源开关等的动作，从而自动完成洗涤、漂洗与脱水等各种不同的功能。

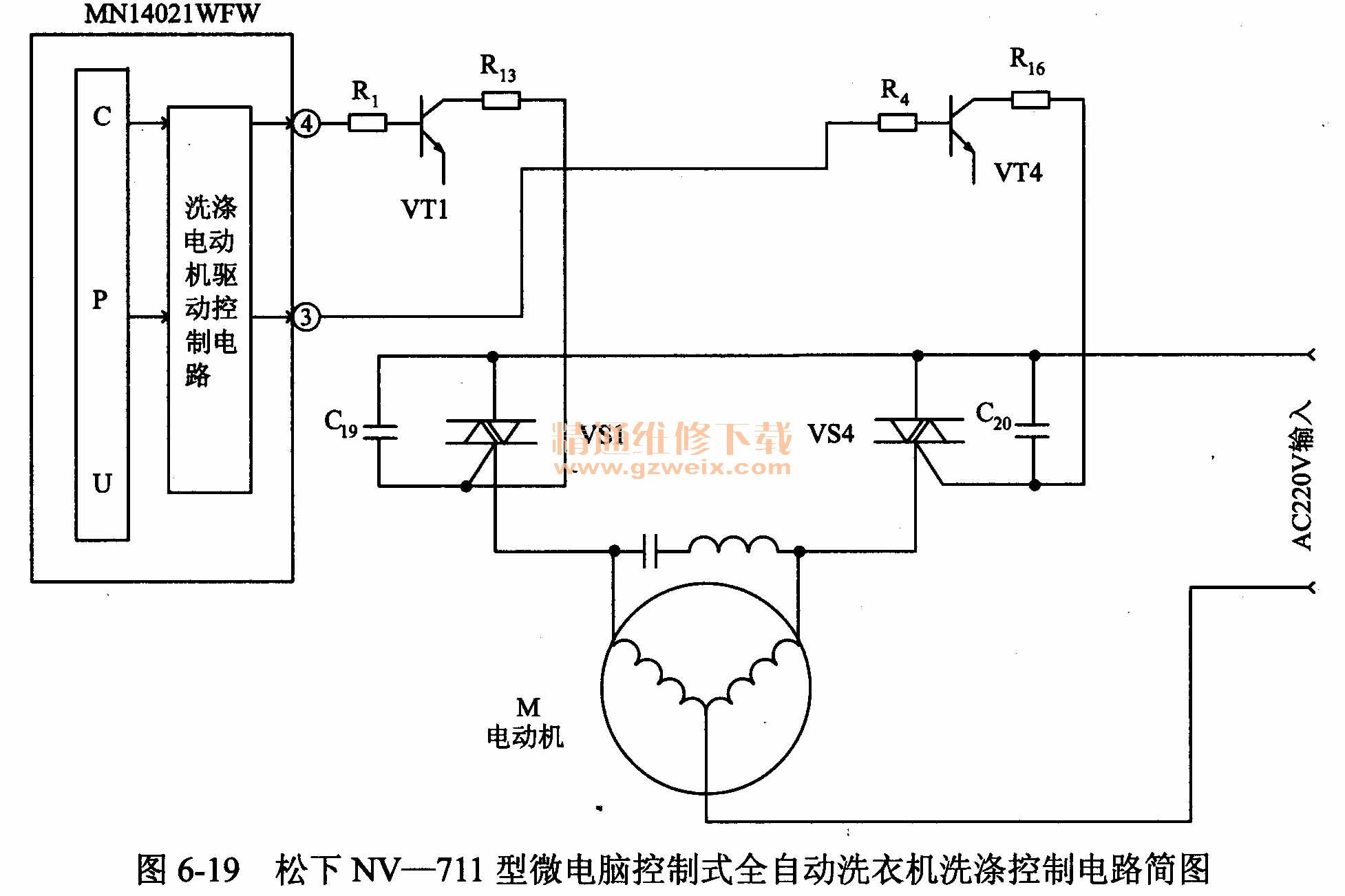

    根据用户介绍的情况来看，出现这种故障的部位通常与洗涤电动机及其控制电路有关。松下NV-711型微电脑控制式全自动洗衣机排水控制电路如图6-19所示。检修时，可先对这部分电路进行检查。

      故障检修
1．判断故障的大概部位
    （1）接通电源后，检查电动机M右端的交流供电电压为0V，左边有220 V的交流电压，说明问题出在VS4控制电路。
    （2）断电后，对VS4控制支路中的有关元器件进行检查，结果发现R4电阻器的一端引脚呈虚焊状态。
2．故障处理
    加锡将R4电阻器虚焊的引脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    本例故障主要是由于电阻器凡的一端引脚呈虚焊状态，致使双向晶闸管VS4失去了控制作用，从而造成了洗涤电动机单向运转故障。
