故障现象
    据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机也不能工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。荣事达XQB38-92型微电脑控制式全自动洗衣机根据其使用的单片微电脑型号的不同，有多种电路，该洗衣机使用的微电脑的型号为9409KY-705。
    故障检修
    1．判断故障的大概部位
      （1）接通电源以后，测量加到电源变压器TB初级上的220 V交流市电基本正常，次级输出的交流低压也无问题。
    （2）检查由VD1～VD4整流、VD5隔离二极管、电容器C1滤波后的直流电压基本正常，三端固定稳压集成电路ICI （7805）的③脚输出的＋5V电压也无问题，且该电压也加到了微处理器控制电路中IC2 （9409KY-705）集成电路的16～20脚上。

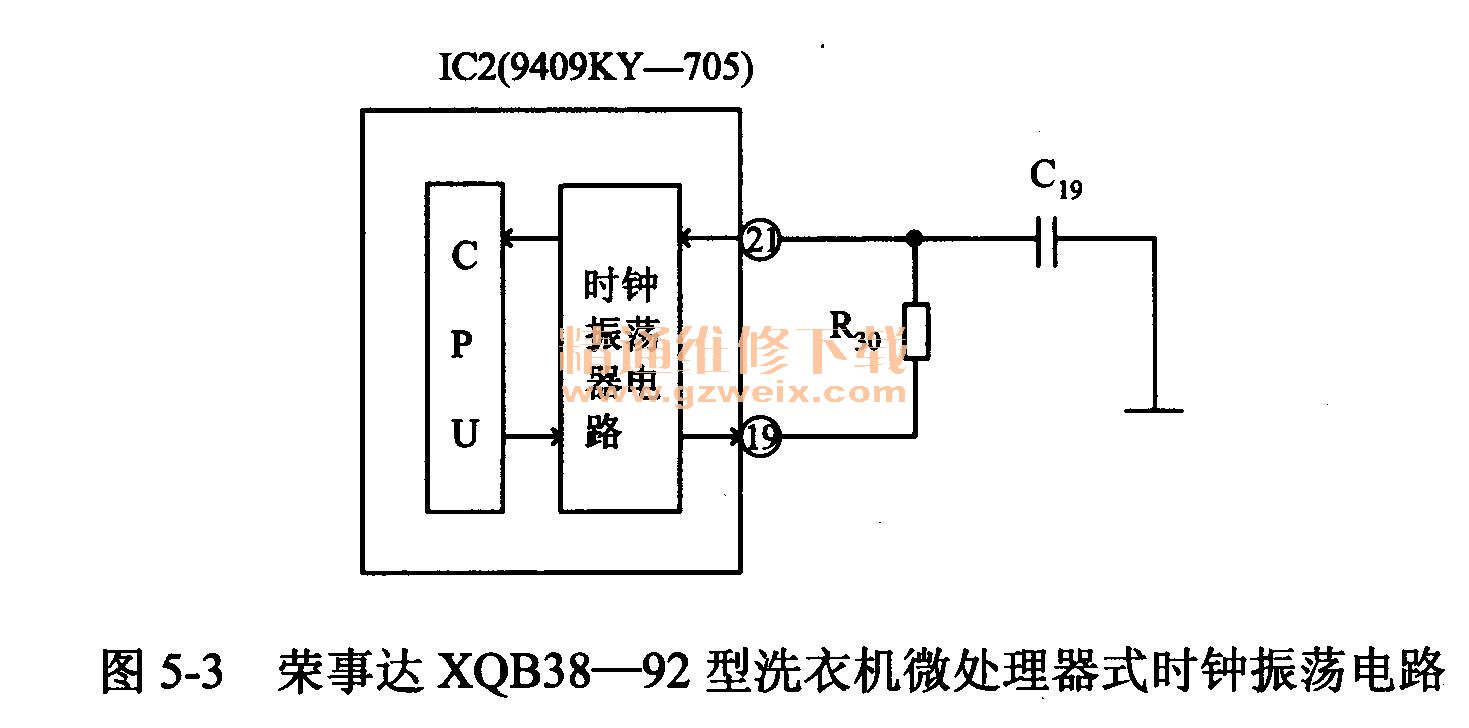

      （3）检查系统控制微处理器IC2 （9409KY-705）的复位信号输入端④脚上的复位信号无问题，但用示波器检查时钟振荡电路21与19脚上无时钟振荡波形。相关电路如图5-3所示。

    （4）对IC2 （9409KY-705）的21与19脚及其两引脚之间R30与C19电容器进行检查，结果发现R3。电阻器的一只引脚呈虚焊状态。
    2．故障处理
    加锡将R30电阻器虚焊的引脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
