荣事达XQB38-92型全自动洗衣机按键不起作用且指示灯不亮且也不能工作
来源:本站整理  作者:佚名  2013-07-10 09:38:52

   故障现象
    据用户介绍,该洗衣机插上电源插头进行功能操作时,洗衣机面板上的指示灯不亮,整机也不能工作。
   故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时,可先对这两方面电路进行检查。荣事达XQB38-92型微电脑控制式全自动洗衣机根据其使用的单片微电脑型号的不同,有多种电路,该洗衣机使用的微电脑的型号为μPD7507B。
     故障检修
1.判断故障的大概部位
      (1)接通电源以后,测量加到电源变压器T1初级上的220 V交流市电基本正常,次级输出的交流低压也无问题。
    (2)检查由VD 1-VD4整流、VD5隔离二极管、电容器C1滤波后的直流电压基本正常,三端固定稳压集成电路ICI (7805)的③脚输出的巧V电压也无问题,且该电压也加到了微处理器控制电路中IC2 ([PD7507B)集成电路的21、19、20脚上。

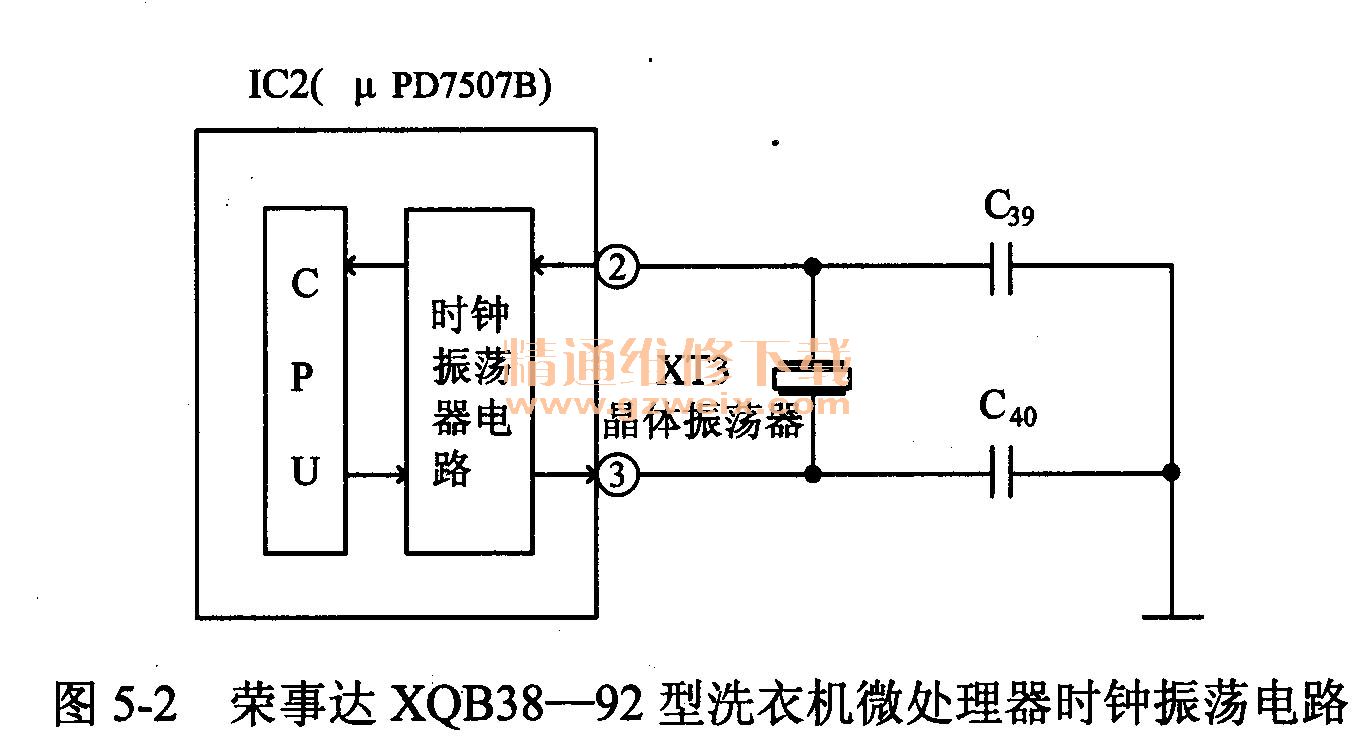

    (3)检查系统控制微处理器IC2 (μPD7507B)的复位信号输入端18脚上的复位信号无问题,但用示波器检查时钟振荡电路①与②脚上无时钟振荡波形。相关电路如图5-2所示。

 (4)对IC2(μPD7507B)的①与②脚及其两引脚之间两只电容器和石英晶体振荡器XT3进行检查,结果发现石英晶体振荡器XT3的一只引脚呈虚焊状态。

2.故障处理
加锡将石英晶体振荡器XT3虚焊的引脚重焊牢固后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
