海信DLR系列多联空调运行调试方法与项目
来源:家电维修  作者:佚名  2018-07-16 08:38:03

    安装或维修完毕多联机空调后,先进行室内、外拨码设置,然后对空调进行运行调试。海信DLR系列多联机试运转正常数据范围见表1。制冷运行时,6项数据符合要求,则基本判定机组运行正常;制热时5项符合要求即可。

    一、试运行模式确定
    试运行模式的确定方法如下:
   (1)若22℃室外环境45℃,运行制冷模式;
   (2)若-15℃室外环境18℃,运行制热模式;
(3)若18℃室外环境22℃,运行制冷或制热模式。
    注意:制冷和制热模式不能同时进行,即SW5-2和SW5-3不能同时置“ON”。
    如果试运行制冷模式,则每个系统的所有室内机开启制冷,设定为18℃高风运转;如果试运行制热,则每个系统的室内机开启制热模式,设定为32℃高风运转。
    开启所有室内机,运转25min后记录机组相应运行数据(注意:超配部分必须关掉,在机组试运行期间,温控模式无效)。

    二、数据查询
    各项运行数据的查询方式可以直接通过室外机数码管进行查询,如图1所示。

    数码管下有3个按钮:
    切换键:查询切换功能,按下后显示“P”可进行外机参数查询,显示“H”可进行内机参数查询。
    增加键:按一次,数码管上数值增加1,长按并保持,数值可快速增加。
    减小键:按一次,数码管上数值减少1,长按并保持,数值可快速减小。

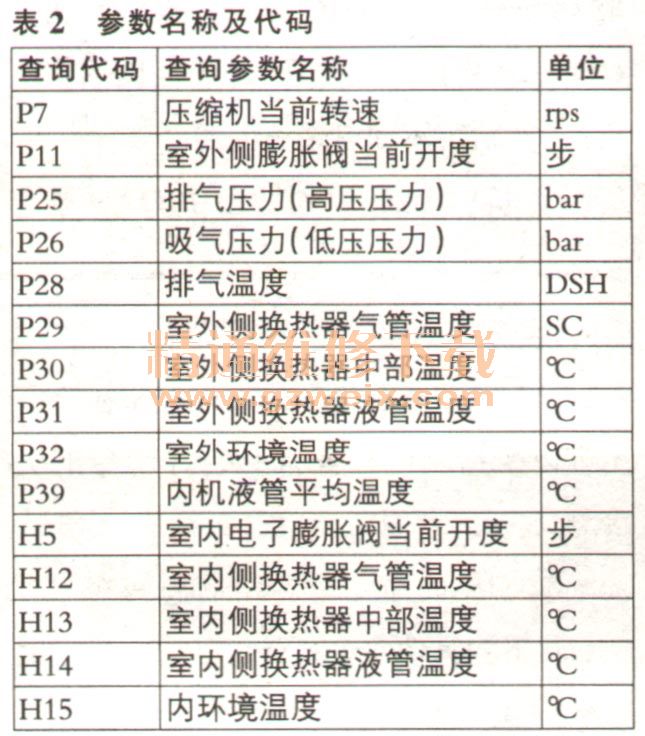

    该系列空调室外、室内机有关参数查询见表2。举例:若要查询室外环境温度P32,首先按切换键,使其显示“P”,然后根据显示的数据,按“增加”或“减少”键使之显示“P32”,待“P32”闪烁后显示的数据则为室外温度值。

    三、数据记录

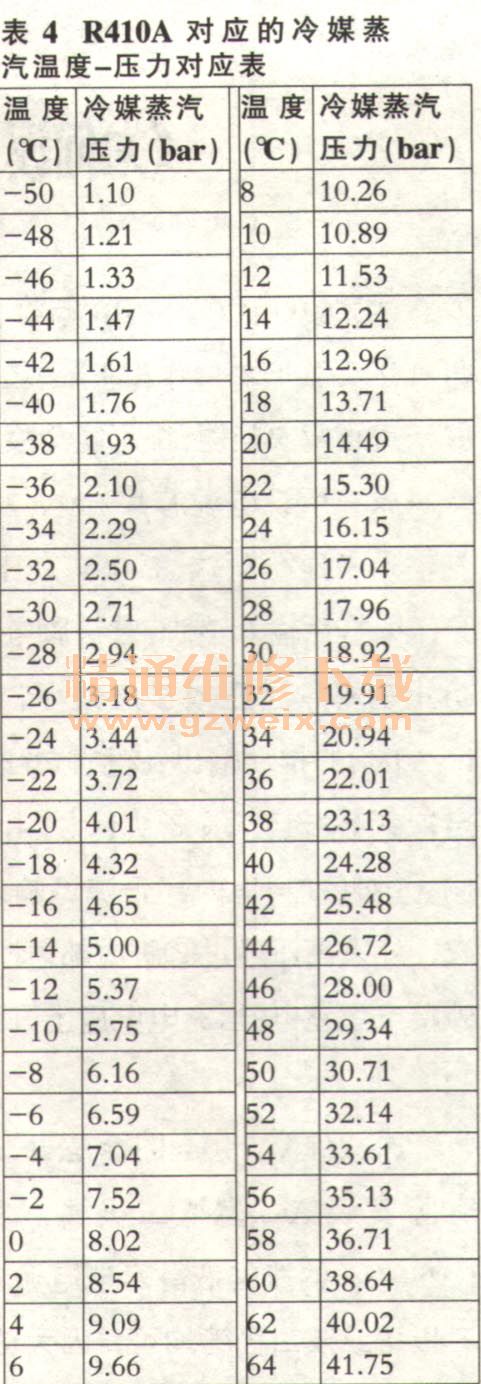

    多联机要查询记录的数据有12个,见表3。需注意的是,(1)计算排气过热度或冷凝器过冷度时,R410A对应的冷媒蒸汽温度一压力对应表(见表4)中的压力是绝对压力,而数码显示的压力是表压。另外,排气压力和吸气压力的单位是巴(bar),1 bar≈0.1 MPa≈1公斤压力≈1个工程大气压;绝对压力≈表压力+1。表4中未列的温度对应的压力,采用线性插入法进行计算。(2)电流值是指用钳形表测得的逆变后U、V、W三相电流的平均值,测量位置如图2所示。
