海信DLR系列多联机空调系统是几年前的畅销产品，广泛应用于酒店、办公室、家庭等场合。本文对该系列空调的拨码作用与特殊功能进行介绍，供从业人员在调试、检修时参考。

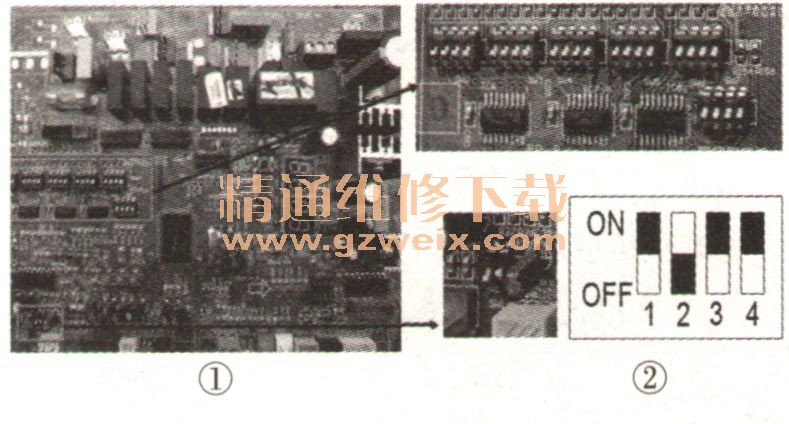

    所谓拨码，就是一个拨动的开关（如图1所示），全称为“拨码开关”，英文为“Switch”，缩写为SW。拨码通常由几个拨码开关组成，在组成排列中，先后顺序叫位，在英文中叫“bit”音译为“比特”（二进位制“位”的信息单位）。通常用bit+阿拉伯数字表示拨码开关的某一位，如SW2的bite，表示2号拨码开关的2号位，也可用SW2-2表示。海信多联机系列机型拨码通常由四个或两个开关组成，以四个居多，如图2所示，拨码开关下的阿拉伯数字“x”一般称其为bit。

    一、拨码分类
   （1）排列组合型
    此类拨码是通过四个开关的ON/OFF的排列组合来表示不同数值，常用于内机地址SW、、室内机系统地址SW2及室内机“组”地址SW3（多室内机使用同一线控器）的设定，以及设定“清洁过滤网”提示功能SW。等。
    拨码数值读法：拨码数值＝二进制数算出值＋1，例如在图2中，位1、位3、位4为“1”，位2为“0”，则二进制数值为：1×23+0×22+1×21 +1×20=11，则拨码数值为11+1=12。
   （2）ON/OFF型

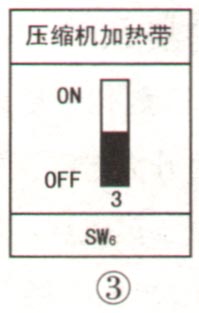

    此类拨码是通过拨码开关的某一位ON/OFF实现某一种功能，与相邻开关的ON/OFF没有直接关系。压缩机电加热带首次上电6小时加热SW6 -3（即预热）开关如图3所示，“OFF”有效。“ON”无效。该项指默认状态为“OFF”，即正常开机前，为保证压缩机润滑油不勃稠，需预热。在调试中，则需将该项置于“ON”，即预热无效，调试完毕必须置于“OFF”。

    二、拨码设置
    拨码具有设置通信和实现特殊功能的作用，即具有通信设置、地址设置和功能设置功能。

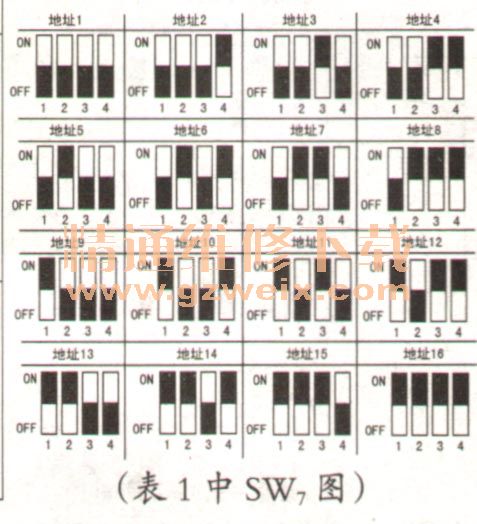

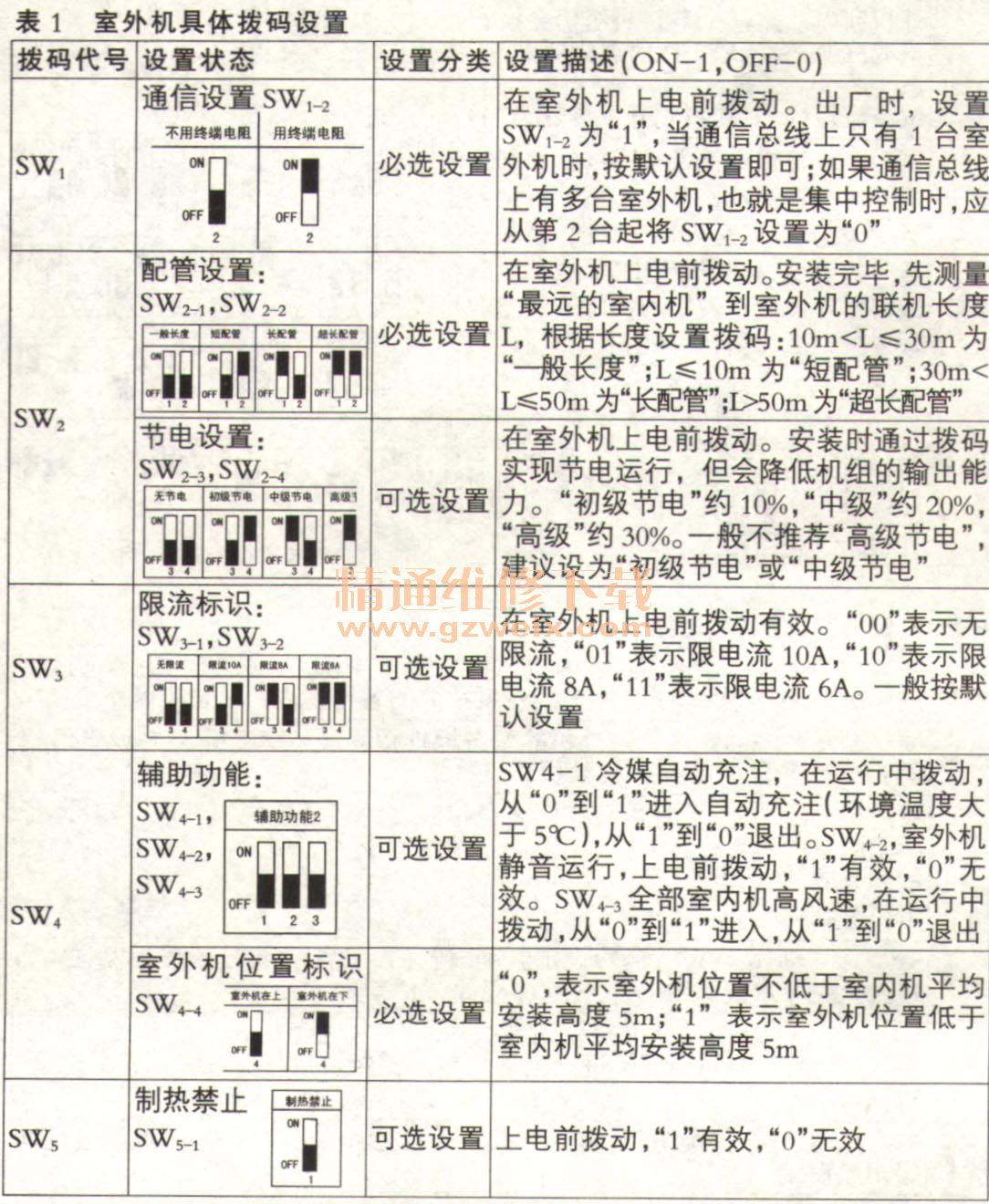

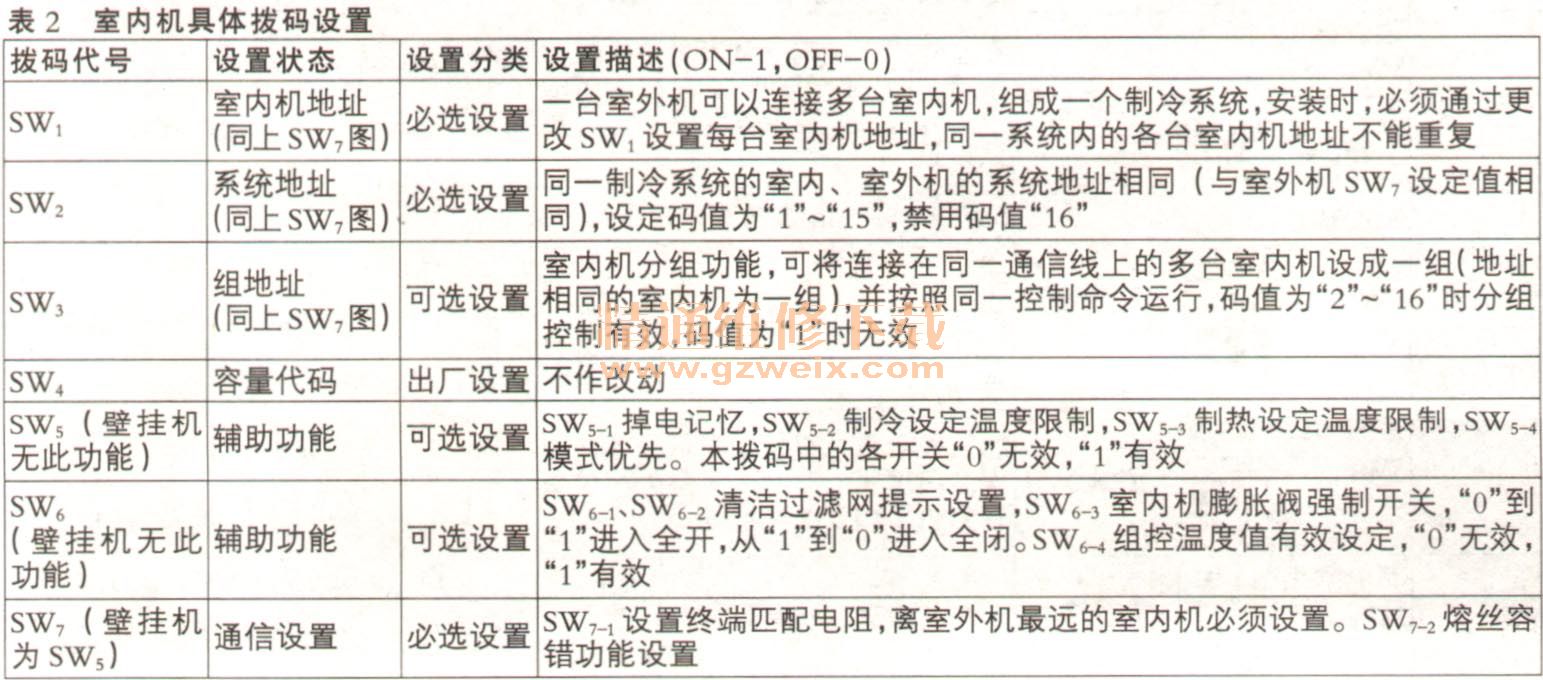

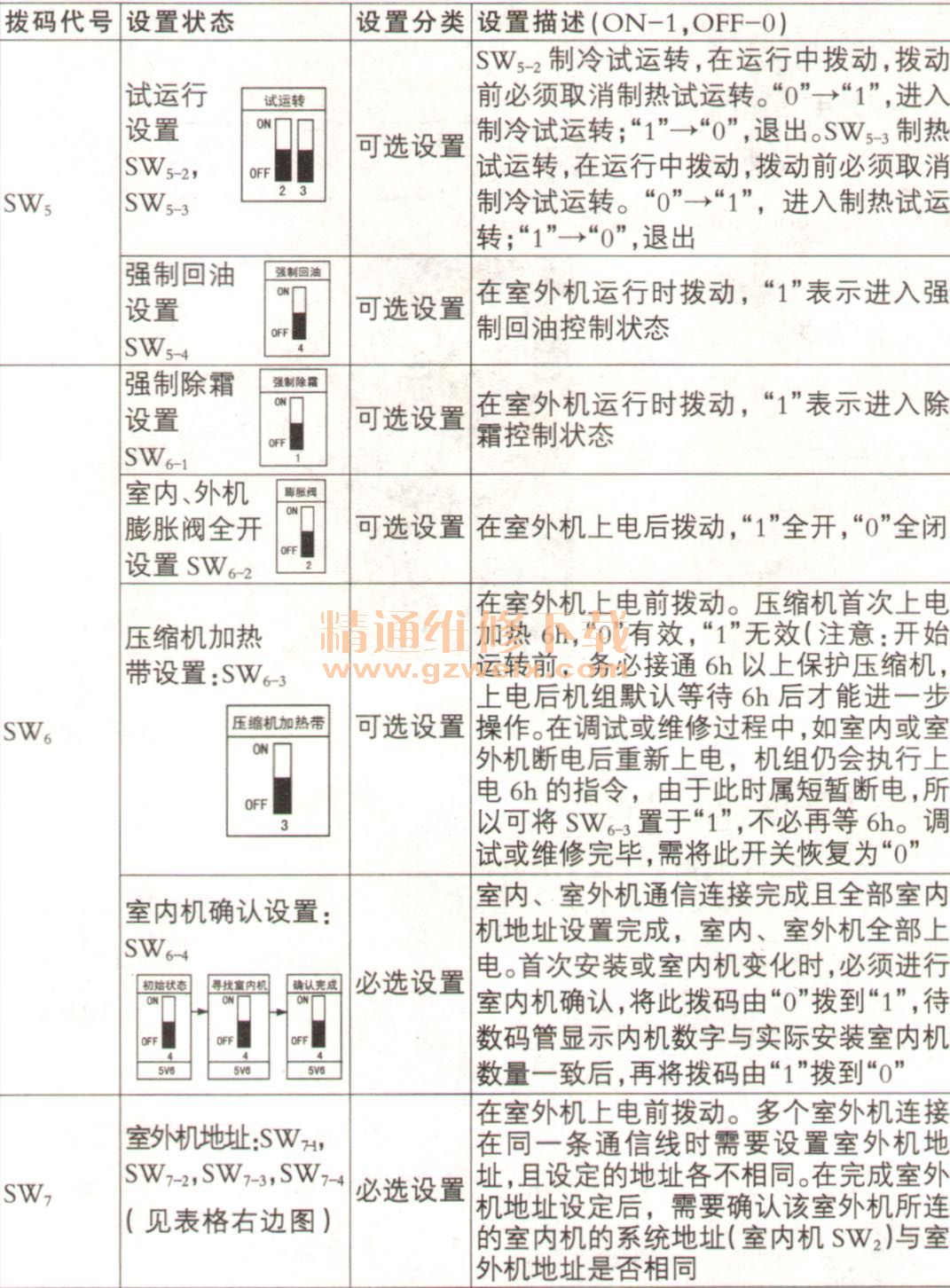

    海信DLR系列多联机室外机共有7个拨码开关，其中1个为2位拨码开关，6个为4位拨码开关；SW、为通信设置拨码开关，SW、为外机地址设置拨码开关，具体设置见表1，其室内机的拨码设置见表2。
