格力GNJ-QF系列全封闭风冷冷凝机组安装、调试与维修(一)
来源:家电维修  作者:佚名  2018-04-23 07:01:35

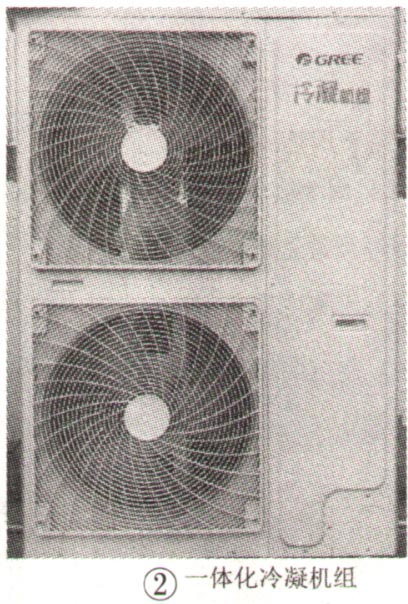

    风冷冷凝机组是近些年从冷库拼装机组(如图1所示)发展起来的一体化主机(如图2所示),是把主机的所有器件放置在类似分体空调外壳的箱子内,具有防雨、防晒、防腐和外形美观以及便于安装的特点。
    风冷冷凝机组主要应用于冷库,如超市陈列柜等冷冻、冷藏以及保鲜的场合,如图3所示。目前市场上主要的知名生产厂家有格力、艾默生、大连三洋等企业。笔者结合多套该产品的安装、调试与维修的心得撰写成文供同行参考,以便高效、快捷地对全封闭风冷冷凝机组进行安装、调试与维修!笔者在此以广泛使用和具有代表性的格力GNJ -QF系列全封闭风冷冷凝机组为例进行介绍。




    一、概述
    1.型号的意义
    例如:G呵-QF10CG/C产品,G NJ:代表压缩冷凝机组;Q:全封闭(也就是“全”的拼音第一个字母);F:风冷(冷凝器采用风冷冷却,“风”的拼音第一个字一母);10:表示压缩机电功率10匹;C:代表主机采用侧出风形式(“侧”的拼音第一个字母);C7:表示高温机型(“高”的拼音第一个字母,“Z”表示中温机型,“D”为低温机型);“/C77:表示设计序列号第C.版本。

    2.配置
    格力G呵-QF系列全封闭风冷冷凝机组是一套主机,可以应用于冷库冷冻冷藏以及商超陈列柜等制冷场所。要使设备正常运行需要结合使用场合配置匹配的内机(冷风机或蒸发器)、电磁阀、热力膨胀阀和电控箱,通过规范的安装才能正常工作。格力企业也配套了部分的冷风机供同行参考,例如,GLF-D354E46F/A等,也可以配套市场上更丰富的DL(高温),DD(中温)、DJ(低温)系列冷风机使用。表1列举了格力GNJ-QF常用的冷凝机组型号,供同行参考。
