4．存储器电路
    室外机存储器（E2PROM）电路由IC18的23、24脚与24C02O C26）等元件组成，与室内机中的EZPROM电路作用一样，记录着空调运行的一些参数。IC26的SDA,SCL线分别与IC18的23、24脚相连，进行数据交换。

    5．通信电路
    该机室内机与室外机的通信电路由IC18的15、17脚与光耦PC1、PC2等元件组成，工作方式为半双工串行通信。实修发现，好多故障均出现在此电路中。因此，搞清楚这部分的电路对维修空调是非常有帮助的。

    从室外机通信电路来看，光电祸合器PC01的输出端（③、④脚）与PC02的输入端（①、②脚）顺向串联。室内机上的AC220V电压经R24降压、D05整流、ZDOI稳压后得到24V电压，供给PC01,PC02。

    在该机的室内、室外机通信电路中，4只光电祸合器交又连接在24V电压上（室内机通信电路参见图2）。当室内发送、室外接收信号时，室外机中的IC18的17脚始终置于高电平，则PC01一直处于导通状态若室内单片机26脚发送高电平“1”，室内发送光耦PC1导通，通信环路闭合，接收光耦PC2,PC02导通，室外单片机15脚接收高电平“1”；若室内单片机26脚发送低电平“0”，室内发送光耦PC1截止，通信环路断开，接收光耦PC2,IC02截止，IC18的15脚接收低电平“0”，从而实现了通信信号由内向外的传输。同理，可分析出通信信号由室外向室内的传输过程：

    6.度传感器电路
    室外机温度传感器电路由IC18的50-53月却与外围传感器等元件组成。共有4个温度传感器，分别用来检测室外环境温度、压缩机排气口温度、压缩机温度和室外冷凝器出口温度，并给单片机提供模拟信号，让单片机根据提供的温度数据进行温度调节。上述4个温度传感器分别与R13,R15,R16,R18分压取得模拟信号，供给IC18的52脚、51脚、50脚、53脚。

      7．故障检测指示电路
    在该机室外机电路中，由 IC18的28-30脚及发光二极管LED01-LED03等元件组成故障检测指示电路，若空调控制系统出现异常，则三只LED指示灯以亮、闪烁和熄灭的状态组合，提示故障原因。

      8．电压检测电路
      为了防止空调因供电电压过高而损坏，故在室外机电路中设置了过压检测电路，如图6所示。AC20V电压经整流、滤波电路后，输出到IPM模块的P,N端：IPM模块的P端（DC OUT+）通过电阻R-50-R52限流降压后送到IC22的③脚，作为电压检测信号，供给单片机内部的A/I）电路进行比较处理。

      9．电流检测电路
    为了防止空调因工作电流过大而损坏，故在室外机电路中设置了过电流检测电路，由IC22的④脚运放IC24(LM358)等元件组成，它通过模块内电阻取样，将电流信号转化为电压信号送给运算放大器IC24，先对电压信一号进行放大（放大倍数由R85 , R87的阻值决定），再送到IC22的④脚，由内部的A/D电路进行比较处理。

三、故障代码与故障原因

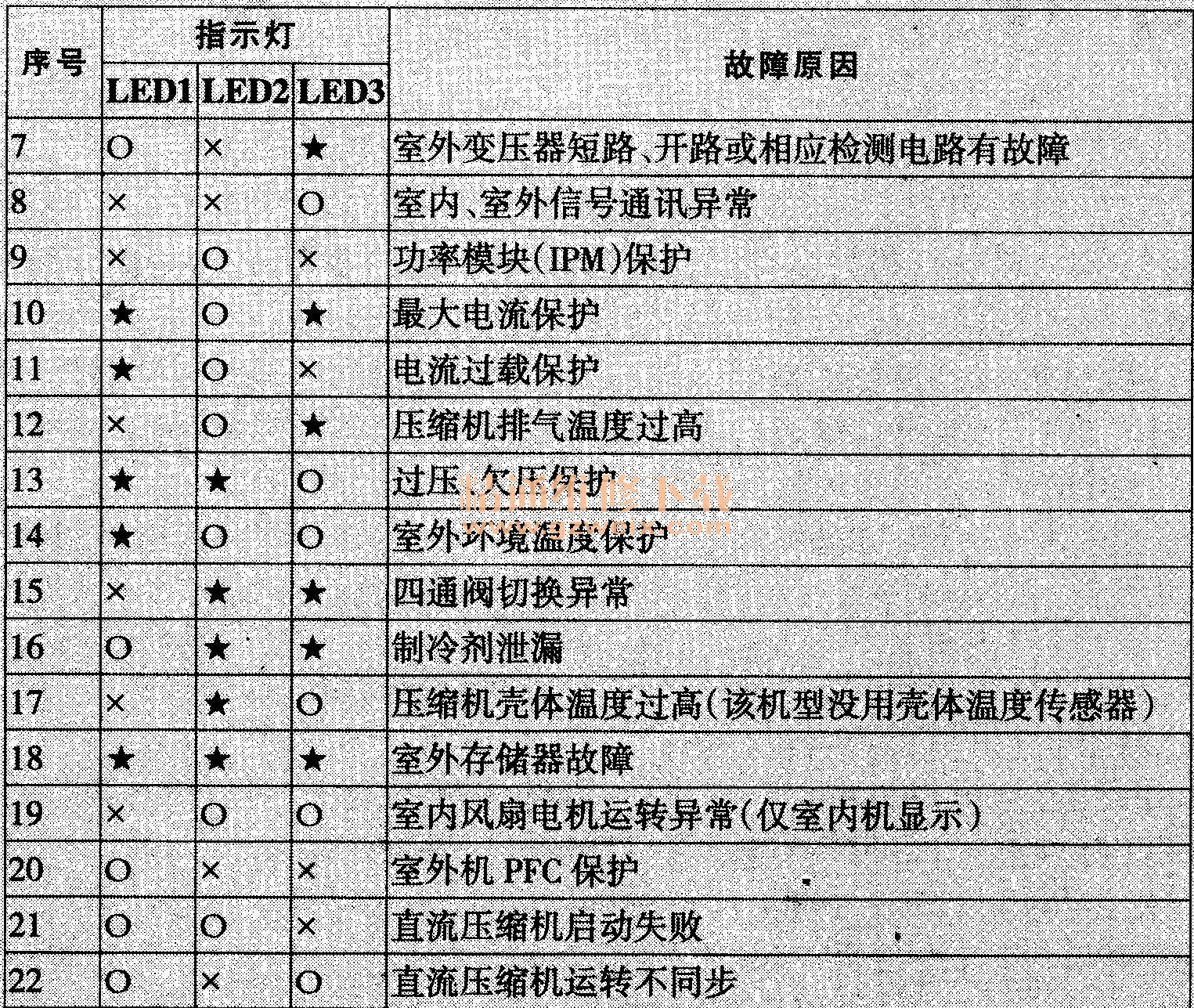

在压缩机运行状态下，若压缩机的运转频率升降正常，则LED0I-LED03均为闪烁状态；若此时压缩机的运转频率不能进行正常的升降，其故障代码与原因见表1;在压缩机停转状态下，若控制系统正常，则LED01-LED03均为熄灭状态；若控制系统不正常，其故障代码与原因见表2。

    另外，该机的室内机也设有故障检测电路。在开机情况下，连续按遥控器上传感器切换键或高效键（具体由E21'ROM数据选择）4次，室内机面板上的电源、定时、运行、高效这4只LED通过闪烁、亮、灭显示故障原因，具体状态见表3（有些故障在特定机型中才有）。
