KY-5136型车载CD机实测维修数据（上）

当前位置：精通维修下载 > 文档资料 > 家电技术 > 维修案例库 > 汽车车类电器

来源：本站整理作者：佚名 2013-05-20 10:07:40

5.SA9618A
SA9618A是RF放大及自动激光功率控制（ALPC）集成电路。该集成电路包含通用CD激光头光电二极管的接口、偏置电压VREF产生电路、RF信号幅度放大以及自动激光功率控制ALPC电路。该IC的特点有：(1)低功耗，工作电压为3.5V时功耗仅为35mW； (2)工作电压范围宽，可在2.8V-7.OV范围内正常工作。该集成电路主要应用于CD和VCD播放器。SA9618A引脚功能及维修数据见表5。

6.SA9259

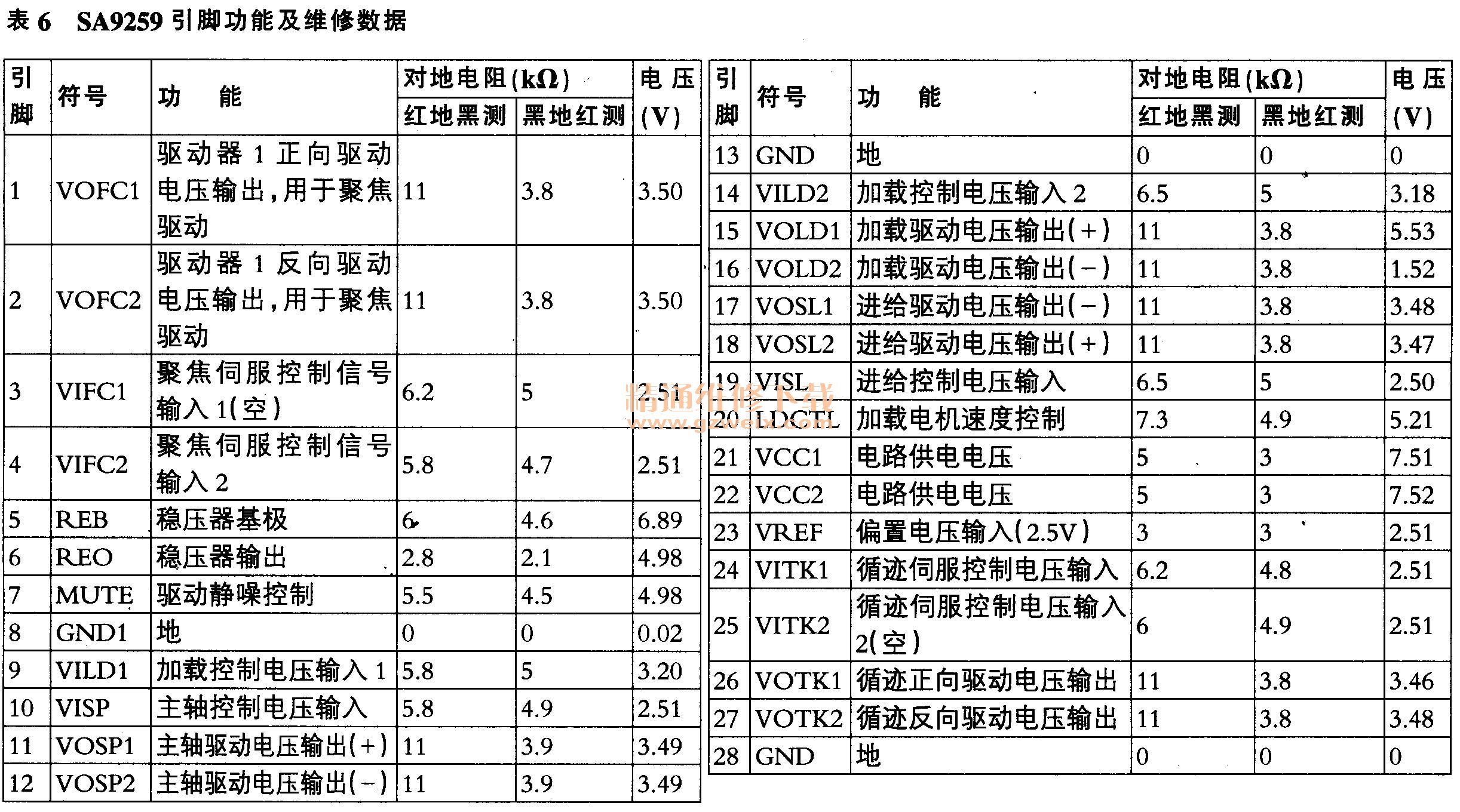

SA9259是一块伺服驱动集成电路，包括对CD系统进行聚焦、循迹驱动以及进给电机、主轴电机、加载电机驱动等5个通道，还带5V稳压输出。该集成电路的特点有：(1)工作电压范围宽，6V-13.2V; (2)内置TSD（过热保护）电路；(3)内置5V稳压源（需要外接PNP三极管）;(4)内置电平转换电路；(5)内置静音电路，其工作与否受微处理器控制；(6)内置装载电机速率控制电路；(7)单相全幅线性直流电机驱动器。SA9259引脚功能及维修数据见表6。
