提高电压修复九洲DVS-798L户户通卫星接收机
来源:家电维修  作者:佚名  2017-11-12 12:44:19

    一台九洲DVS-798L户户通卫星接收机,开机后半小时至三小时内出现“001无信号”提示,重新开机依旧如此。
    分析检修:在故障出现时测量LNB供电正常稳定,晶振RY1(27MHz)两脚电压也在正常值0.7V左右。先后代换晶振、RU1(RDA5815S)以及为RU1供电的U15(1117-3.3)和3.3V滤波电容TC47,故障依旧。
    RDA5815S输出的调谐信号经隔直电容送到GK6105S(U1)内部,进行解调解码。检查隔直电容正常,怀疑故障可能是发热引起BGA焊盘脱焊所致,于是用热风枪补焊,没想到此时开机没声音了,而之前的故障依旧存在。U1输出的左、右声道音频信号分别经R120、R134送往音频放大电路。通过对比正常机器的在路电阻实测值,发现R120和R134对地阻值较大,这说明U1底部与音频相关的焊点已经开路。又用热风枪补焊,没想到补焊后居然出现只亮红灯不开机,并且晶振一脚电压非常低,对地阻值也较小,这说明锡球之间存在短路现象。仔细观察,发现芯片GK6105S靠近RY1一侧与PCB板间距离非常近,于是抱着“死马当活马医”的态度+5V又用热风枪对GK6105S均匀加热,三四+秒后用金属针将该侧芯片向上撬一点,如图1所示,在焊油的作用下让短路点分开。冷却后开机机器回到最初的故障状态。

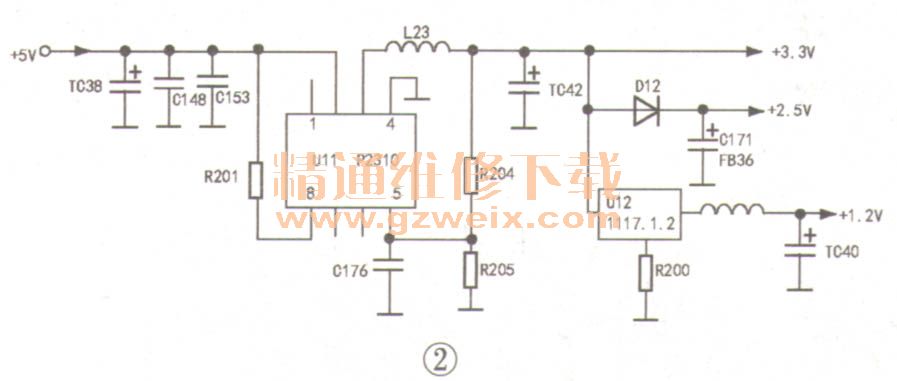

    接下来检查3.3V、2.5V和1.2V供电电路,如图2所示,电源板送来+5V电压先经U11降压后形成+3.3V,一路经D12降压形成+2.5V(同时为DDR供电),另一路经U12形成十1.2V。先后代换U11、U12、TC42、TC171以及TC40均无效,看来是GK6105S性能不良。就在此期间,接修一台只亮红灯的长虹户户通卫星接收机,经查U16(SE81117TA)损坏。这台机器中的GK6105S核心供电是1.25V。把这台九洲机器的核心供电也提高到1.25V,会不会工作呢?找来一只1117-ADJ代换U12,长时间通电故障不再出现。
