奥歌CH-869CA01-A1型三代中九卫星接收机遥控器及面板按健操控正常,可接收到信号,但接收到的电视节目数量少
来源:家电维修  作者:佚名  2017-06-22 09:06:19

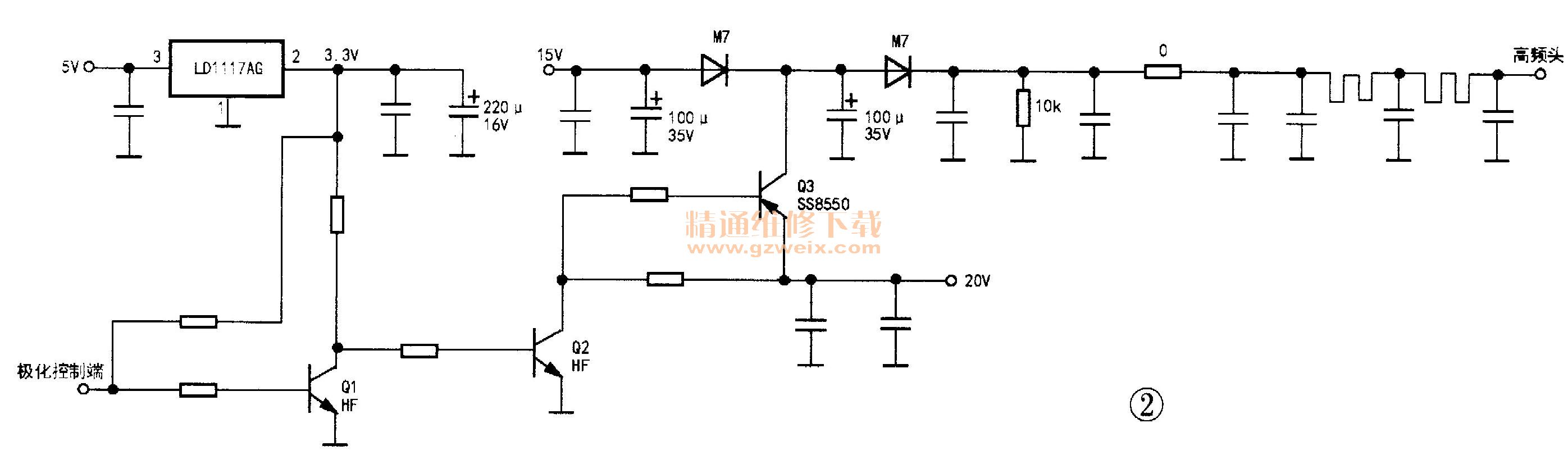

    分析检修:接收节目少,可能是只接收到单一极化信号。在接收不同极化节目时,测得极化电压始终为13.5V,表明故障在高频头供电电路中,如图2所示。

    当接收左旋极化节目时,主控芯片极化控制端输出低电平,Q1截止,LD1117AG输出3.3V电压,Q2、Q3导通,电源板输入的20V电压经Q3 e-c结和M7降压后得到约19V极化电压;当接收右旋极化节目时,主控芯片极化控制端输出3.3V高电平,Q1导通,Q2、Q3截止,电源板输入的15V电压经两只二极管M7降压后得到约13.5V极化电压。因本机缺失左旋极化电压,于是重点检查Q2、Q3和3.3V电压。测得Q2 b极电压为0.65V,但Q2并未导通,拆下Q2检测已损坏,换用1AM型贴片三极管后,故障排除。
