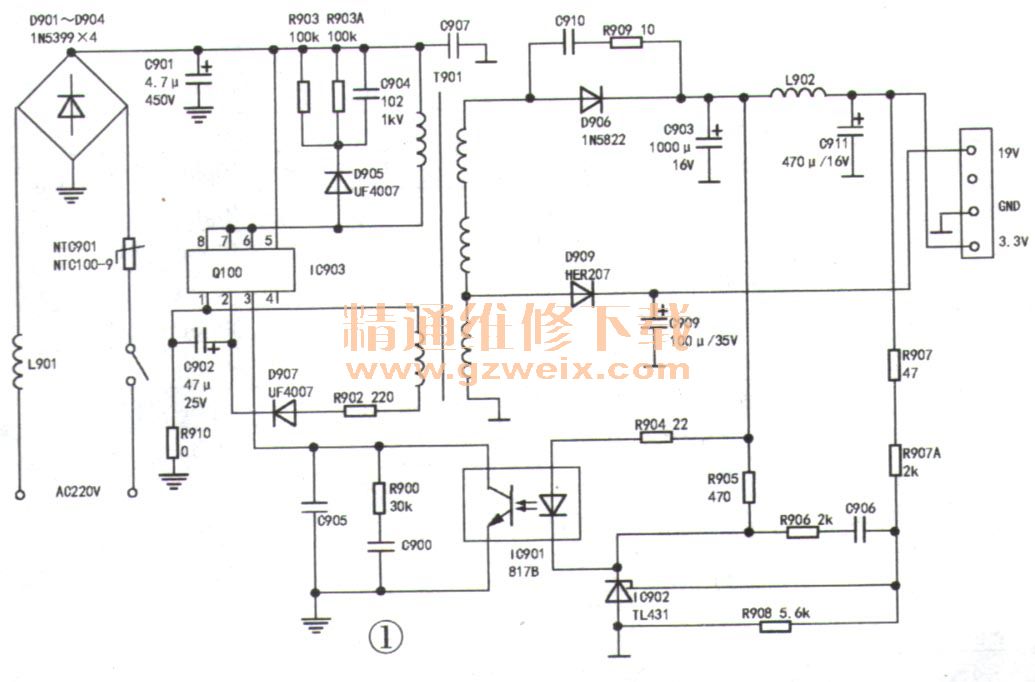

分析检修：打开机盖，测开关电源两组电源输出电压均偏低，其中3.3V电压不足3V，判断开关电源有故障。该机开关电源以IC903 （Q100）为核心组成，如图1所示，输出3.3V和19V（实测21V）两组电压。

    拔下电源板与主板间的连接排线，电源输出电压恢复正常，此现象与电源带载能力下降很相似。对300V滤波电容和次级输出电压整流二极管及滤波电容检查，未发现异常。各组电源输出电压低于正常值，应与取样、稳压控制电路有关，对IC901（817B）、IC902 （TL431）及其外围元件检查，未发现疑点。
    一个偶然机会，找到Q100各引脚的电压值资料，实测发现Q100反馈输入端③脚电压约为4.2V，高于资料中标注最大电压值（3V）。更换Q100后，其③脚电压变为0.6V，连接主板试机，故障排除。
    小结：以电源芯片Q100为核心构成的开关电源，因电路简洁，被多种品牌DVB、ABS机采用。在本例的检修过程中，因输出电压不正常，判断稳压控制电路异常，思路是正确的，只不过故障点在Q100内部，直接表现为Q100反债输入端③脚电压偏高。由于忽视了对Q100的检查，使检修走了弯路。
