例3：一台同洲CDVB3188A型DVB机，开机有声音，有图像，但图像色彩异常。

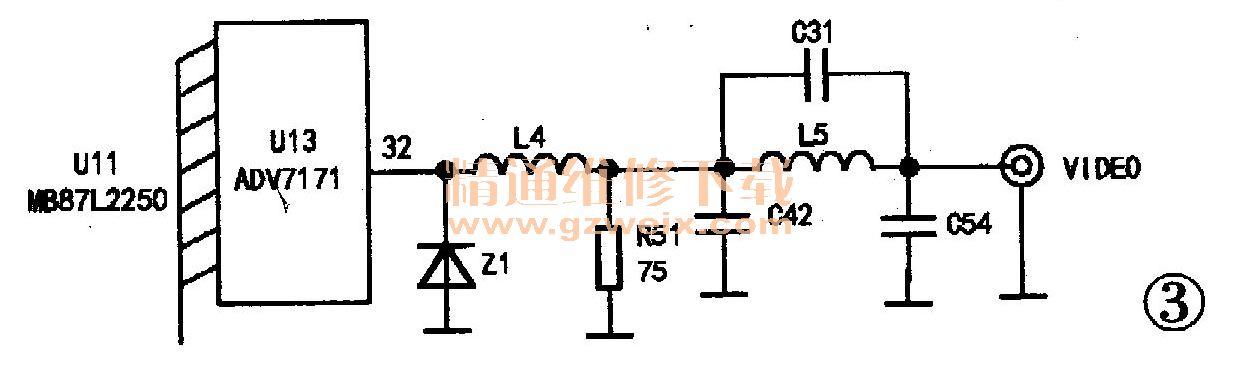

图3为同洲CDVB3188A型DVB机视频电路原理图。该机采用富士通方案，视频解码电路集成于U11（MB87L2250）内，MB87L2250输出的视频数据经由U13 （ADV7171）及外围元件组成的视频编码电路进行数／模转换处理后，经ADV7171 32脚输出复合视频信号至视频输出电路。复合视频信号首先由Z1钳位，再经R51阻抗匹配，最后经C42、C31、C54、L5组成的低通滤波电路后输出。查视频输出电路各元件未见异常。查ADV7171各引脚无虚焊，引脚间也无短路现象，怀疑ADV7171内部电路已损坏。更换ADV7171后通电试收，图像恢复正常。
