例2：一台天诚TCD-939型DVB机，开机有声音，无图像。

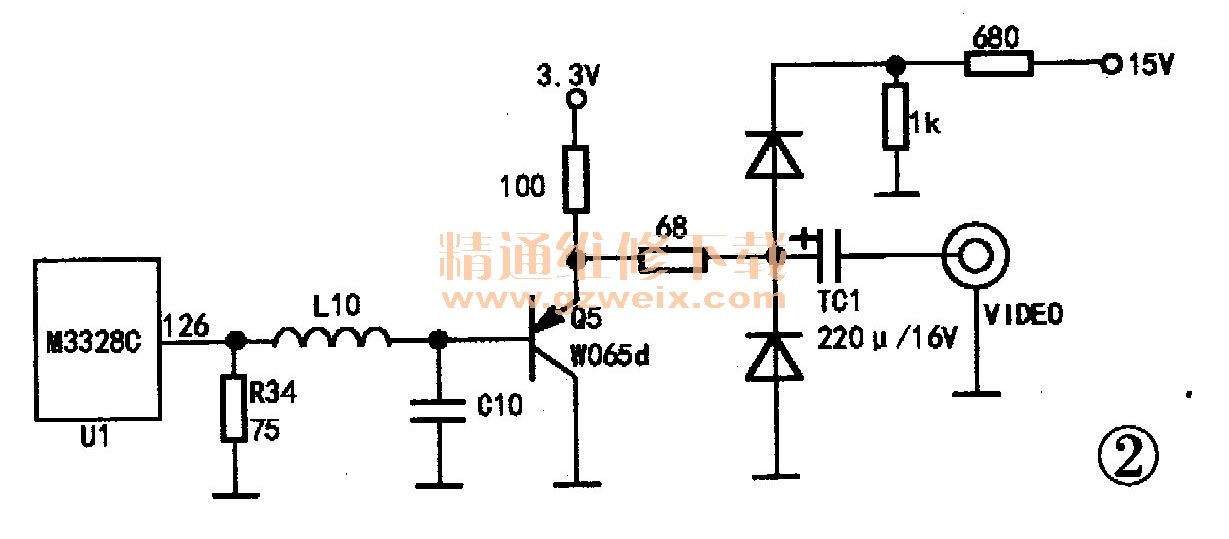

图2为天诚TCD-939型DVB机视频电路原理图。测U1（M3328C）复合视频信号输出端126脚和Q5 b极有正常的0.6V电压，试从Q5的b极引出视频信号，结果图像正常，判断故障应发生在视频信号放大、钳位、耦合电路。拆下Q5检测其b、c极已开路，用S8550代换后，视频信号输出恢复正常。
