根据经验，判断此类情况是雷电从电源进入而烧坏电源部分，主板大多没有损坏，修好电源便能正常使用。

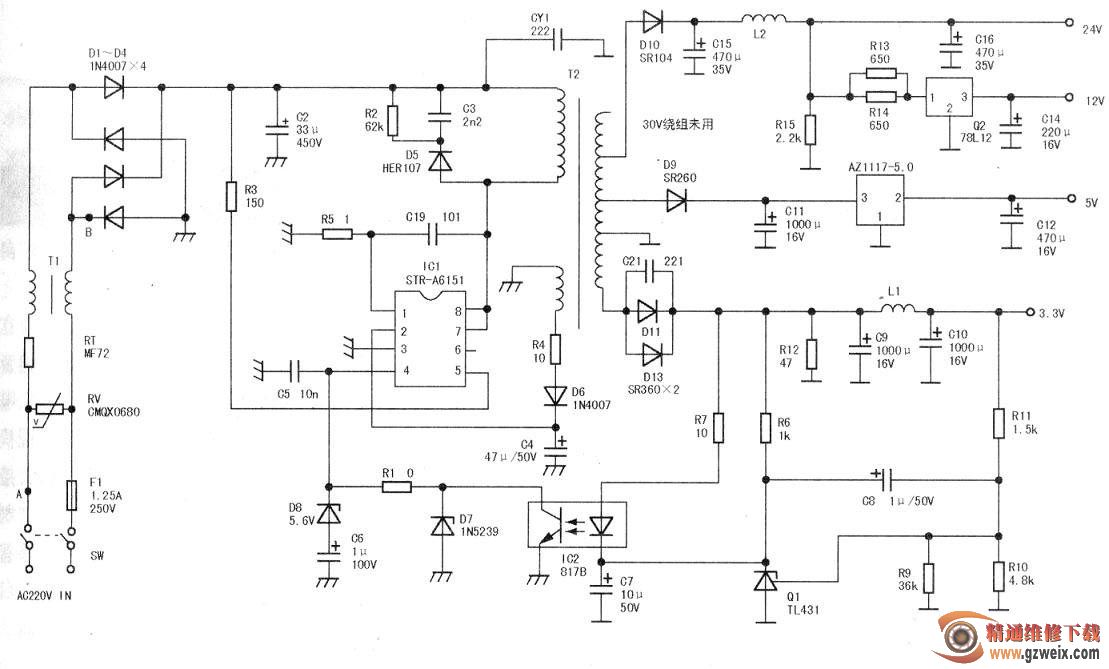

　　打开机器，发现保险已烧断，C7鼓包。拆下电源板，发现其底部有一只整流管的负极与市电EMI电路前的一根铜箔有放电痕迹。考虑到雷击机损坏元件通常较多，所以根据实物绘出电源部分电路图如图所示。其中，元件序号为PCB板上的标注，元件型号据实物标注。图中A、B两点即为放电处。

　　该电源使用日本三肯公司生产的基于PRC(PulseRatio Control)工作方式的STR-A6151单片开关电源芯片，功率为13W～16W，工作频率约63kHz～120kHz。

　　从保险已烧断，判断初级有元件击穿。经查，整流桥中的Dl已经击穿。用相同型号元件代换后，用万用表电阻挡测量A6151⑦、⑧两脚对地电阻，发现有阻值，由此推测该IC并没有击穿。换上保险和C7，接上市电，测A6151⑦、⑧两脚有300V左右的电压，看来该IC确实没有击穿。测量次级各组输出，发现只有零点几伏，根据经验，大多是次级输出某支路对地短路造成的。经查，D9击穿。用RL205代换后再通电，有电压输出，二次稳压的12V和5V也正常，3.3V和24V电压均翻倍，怀疑稳压部分出现问题。将光耦817B和基准稳压Ql TL431-起更换，又反复检查R6、R7、R9、R10、R11和C8，发现R7开路。将其更换后通电试机，3.3V和24V电压仍然居高不下。断电检查，发现D7(1N5239)已经击穿。查资料知，1N5239是摩托罗拉公司生产的9.1V/0.5W精密稳压二极管。遂用一只9.1V稳压二极管代换。在准备试机时突然想到：D7击穿相当于光耦③、④两脚深度导通，也就是STR-A6151④脚电平与地相通，由开关电源稳压原理可知，STR-A6151④脚电平越低，其输出电压越低；反之，输出电压越高。可此时STR-A6151④脚是0V，为什么输出电压却翻倍呢？看来只有一个原因，就是STR-A6151已经损坏。于是将该芯片也予以更换，然后通电，测量3.3V和24V恢复正常，将电源板与主板相连，接上室外天线，精彩节目马上映入眼帘。

　　事后分析认为，C7的鼓包应该是电压升高所致。好在输出的过高电压没有烧坏接收机主板，否则就回天无力了。
