如果在待机状态时按一下“精煮”键SW245 、则“精煮”灯D2311变为长亮，进入“精煮”状态。此时15脚输出2.5V电平，随后⑨脚输出5V高电平，Q211饱和导通，继电器K111得电闭合，发热盘工作，开始煮饭。
    当饭煮好后，IC201⑨脚输出0V低电平，发热盘停止加热。此时，19脚输出低电平，保温灯D237亮，整机进入保温状态。
    假如想要10小时后开始精煮，那么在待机状态按几次“定时”键SW242，使10小时指示灯D234亮，然后按“精煮”键SW245，这样定时灯D238、10小时灯D234、精煮灯D2311三个灯都亮。此时IC201 15脚电压为0V，18脚电压为2.5V。
    除19脚控制一只灯外，13～18脚每脚均控制两只灯，当一只灯点亮时，对应脚电压为2.5V；当两只灯都亮时，对应脚电压为0V。
    当锅盖需要加热时，IC201⑩脚输出高电平，Q212饱和导通，则双向可控硅RT111（型号BT136）的栅极（G）电压为0V、，T111导通，使锅盖里的发热丝得电发热。

    例1：通电后无任何反应，更换电源线后故障仍旧。
    分析检修：测5V端子电压为0V，17V端子电压为0V，T101次级交流电压为0V。T101初级无220V交流电压。经查，磁缸内温度保险已开路。由于手头没有165℃的温度保险，于是换上一只185℃，10A的温度保险，并将该元件的遥接头拧紧，以防接触不良。通电试机，故障排除。

    例2：通电后所有的指示灯都闪烁，各个按键都失灵，无法煮饭。
    分析检修：这种故障一般是IC201没有得到某个温度检测信号所致。该机的温度检测电路有两路：一路是锅底温度检测电路，5V电压经磁缸内的热敏电阻（30℃时阻值约为35kΩ）到控制板，经R221分压，二极管D222、D221限幅，最后通过R222送到IC201的11脚；另一路是锅盖温度检测电路，5V电压经锅盖上面的热敏电阻（30℃时阻值约为36kΩ）到控制板，经R223分压，由二极管D223、D224限幅，最后通过R224送到IC201的12脚。

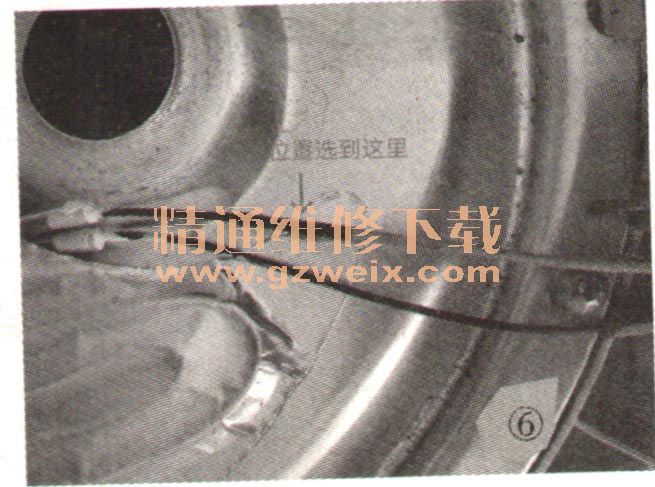

    实测IC201 11脚电压约为0.6V（正常），但12脚电压却为0V。经查，锅盖内的温度检测线断了一根。由于断点位于锅盖的转轴处，为防止故障复发，因此将接头选在远离转轴处，并在接头处套上热缩管，如图6所示。通电试机，故障排除。

    例3：故障现象同例1。
    分析检修：测T101次级的交流电压为0V，但初级有230V交流电压，说明T101初级绕组烧断。换新后试机，故障排除。
    例4：故障现象同例1
    分析检修：测5V端子电压为（0V，Q102的c极电压为18V、b极为5.6V，说明Q102 b、e结开路，换上一只D400型三极管后通电试机，一切正常。
    例5：故障现象同例2。
    分析检修：先检查两根温度检测线，均正常。测IC201 11脚电压约为0.6V（正常），但12脚电压为0v。拆开上盖检查，发现热敏电阻的一只引脚已断。更换热敏电阻后试机，故障排除。
    例6：发热盘不加热，听不到继电器响声。
    分析检修：按“精煮”键，“精煮”灯长亮，测电源板上继电器线圈两脚电压均为17V，说明Q211没有导通。测IC201⑨脚电压始终为0V，但IC201的20脚5V供电正常，②、③脚波形也正常，说明IC201损坏，换新后故障排除。
另外，Q211是贴片三极管，也易损坏。
