故障2：超声波振荡器（图2）工作失常。故障表现是不喷雾或雾量很小。
    1.检查保护开关电路。平时“水罐提起”保护开关KA1和“缺水断电”保护开关KA2都是闭合的，PNP管VT5的b、e极等电位，所以VT5截止，缺水指示灯LED2红色）熄灭，运行指示灯LED 1（绿色）亮，同时NPN管VT6正偏导通，风扇电机M得电向外送风喷雾。若水罐和水位正常时，LED2发出“缺水”报警，说明KA1、KA2之一断开，一般是水罐磁铁吸力变弱使干簧管开关KA1不吸合，或水位磁性浮子卡滞离开干簧管开关KA2使其断开。

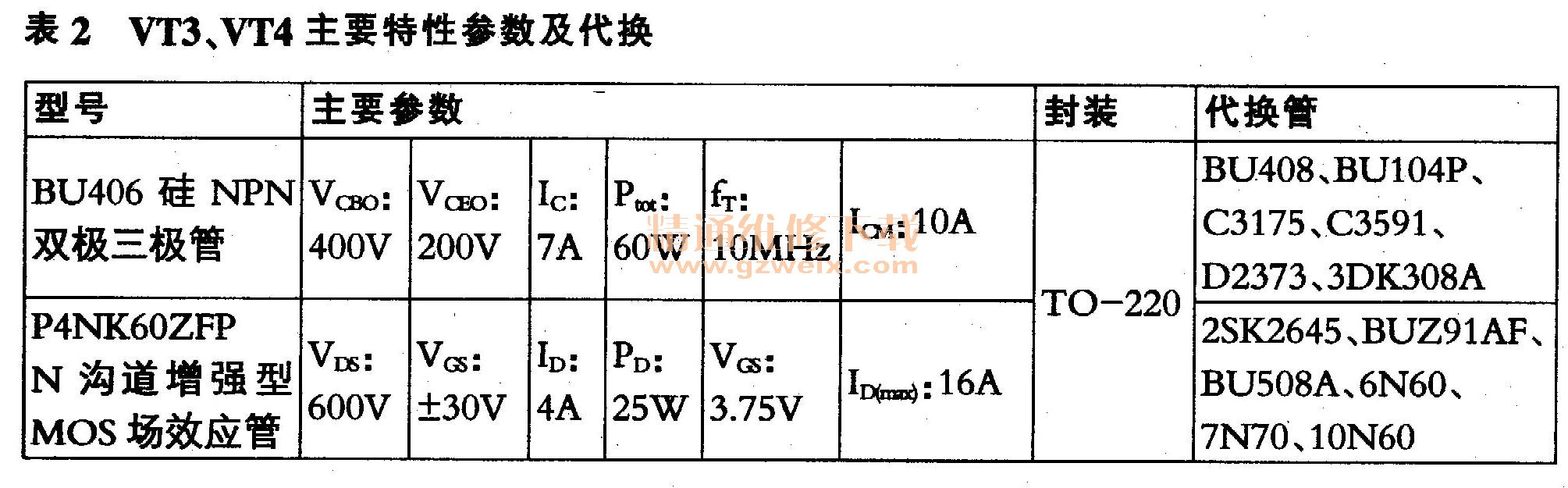

    2．检查超声波振荡电路。VT4等组成一个所谓C -B皮尔斯振荡器（也称“无调整振荡器”），一优点是振荡频率自动跟踪换能器DT的固有谐振频率。在这里，DT既是压电换能器，又是振荡电路的负载。若测得振荡管VT4的b极电压偏离0.28V左右的正常值，多为偏置分压元件R18、RP1、RP2、R16、R17开焊或电位器接触不良，也可能是祸合元件“1、R15、R14损坏。若VT4的“极电年（正常值0.19V）失常，应检查L2、L3、C12、C13、C14、DT等是否开路、失效。如上述检查未发现问题，可更换振荡管（见表2） VT4或换能器DT试试。
