九阳JYY-50YS6型电压力煲屏显“E1”故障
来源:本站整理  作者:佚名  2013-08-20 09:24:01

    一台九阳JYY-50YS6型电压力煲,按功能操作后屏显“E1”并报警,开合一下锅盖故障就能消失,但仅一会儿又屏显“E1”,不能正常加热使用。

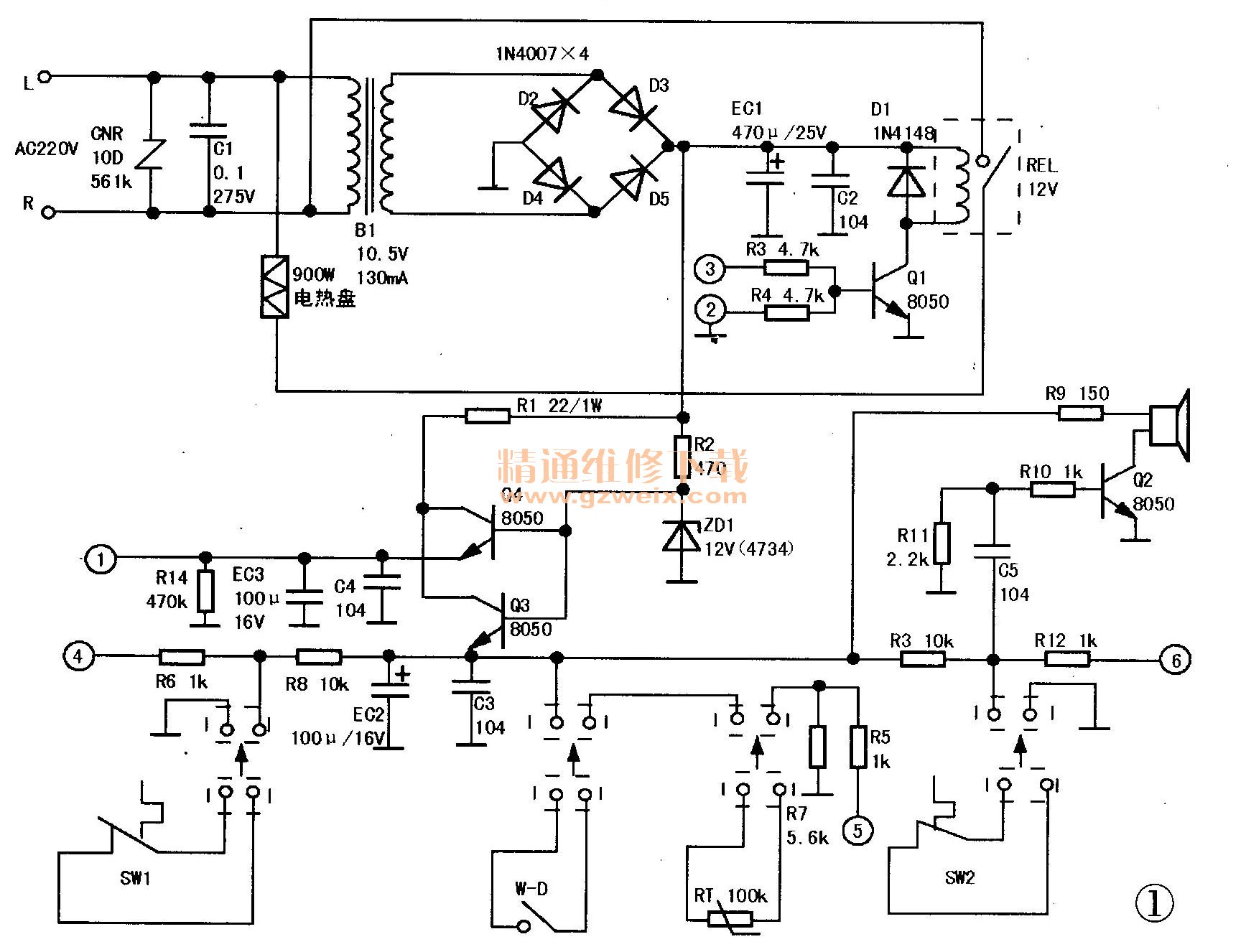

    分析检修:屏显故障代码并不能使用,说明CPU工作基本正常,其故障部位应在状态检测电路。由于不知其故障代码“E1”的含义,只好对该电压力煲的功能检测部位电路及元件进行检查,部分电路见图1。

    拔掉SW1后通电操作,屏显“E3” (SW 1为压力触点开关)并长时报警;拔掉SW2(温控器触点开关)后通电试验,继电器吸合,而后屏显“E3”并长时报警;拔掉W-D(锅盖合开开关)屏显“E1”并间断报警;拔掉RT(4A底温度检侧)后屏显“E1”并间断报警。

    通过以上试验,故障的可能性应在W -D或RT本身及相关电路。测量、加热RT(100KΩ负温度系数热敏电阻)均正常,只有W -D有时接触不良。拧下锅盖内中间标有“松→”“←紧”指示的铝质螺母,拿下锅盖。剩下的塑料架上有几颗螺丝拧下后,便可撬开。其内便是常用的小行程开关,将其换新后试验,故障排除。
