用户分配网络中最常使用的电缆是物理发泡同轴电缆，其阻抗为75Ω，根据物理发泡同轴电缆的内部结构，该电缆较适合于室外布线，常用于连接分配器。如图7（a）所示。对于室内用户终端设备连接的电缆主要采用75欧姆的视频电缆，如图7（b）所示。
二、有线电视系统传输技术
1．电缆传输技术
（1）电缆传输系统的构成电缆传输系统采用同轴电缆作为有线电视网络的干线或超干线的传输介质。
如图8所示为电缆传输系统的构成。
（2）电缆的传输特性及其补偿
同轴电缆的传输特性有：
特性阻抗：75Ω。
衰减特性：高频衰减大于低频衰减。
温度特性：随温度的升高，电缆的衰减量增大。
屏蔽特性：优质的电缆外导体有良好的屏蔽作用，传输信号不受外界干扰，也不会向外辐射、干扰其他信号。
机械特性：包括抗弯曲性能、防潮抗腐蚀性能和结构稳定性。
多路微波系统MMDS传输技术
2.MMDS传输技术的应用
MMDS传输系统属于无线传输，带有无线传输的通用缺点，如信号怕遮挡、反射出重影、易受干扰。这种方式不适用于人口稠密、高层建筑林立的大中城市，只适合于地形开阔、建筑物密集度不高的电视传输场合。
3．光纤传输技术
（1）光纤传输系统的特性
光纤传输技术具有传输距离远、信号失真小、传输容量大、免受雷击等特点，目前该技术已广泛应用于有线电视系统的干线传输。
（2）光纤传输系统的构成

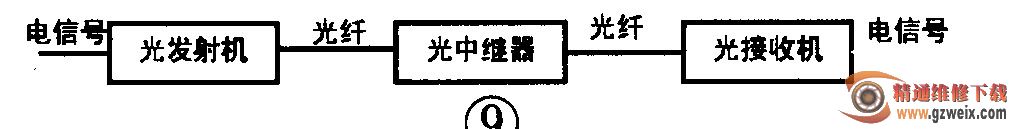

最基本的光纤传输系统由光发射机、光纤、光接收机、光中继器组成，如图9所示。光发射机的功能是将有线电视电信号转换为光载波信号，光信号可以在光纤内传输。
（3）光纤传输技的应用
光纤有线电视网不仅仅局限于有线电视业务，它可以为开展宽带综合业务传输提供一个开放的平台，是宽带综合业务网的一个重要组成部分。用光缆构成广域的包括电视业务在内的多媒体网络具有广阔的发展前景。
4.HFC（光纤同轴混合网）传输技术
(1 )HFC传输系统的构成
HFC有线电视网由光纤作干线、同轴电缆作用户分配网传输介质，构成光纤同轴混合的网络。HFC是一个以前端为中心、光纤延伸到小区并以光节点为终点的光纤星形布局，同时，以一个树形同轴电缆网络从光节点延伸覆盖用户。因而，HFC有线电视网络拓扑是一个星一树形结构。
（2）HFC网络的频分复用技术
HFC网络采用频分复用技术，将5-1000MHz的频段分割为上行和下行通道。
（3）HFC传输技术的应用
HFC宽带接人网具有巨大的接人带宽的优势，可提供各种模拟和数字传输业务。HFC宽带接入网络的主要业务可分为两大类，即广播电视业务和交互业务。
