检修微电脑定时(器)开关
来源:本站整理  作者:佚名  2012-06-22 07:24:47

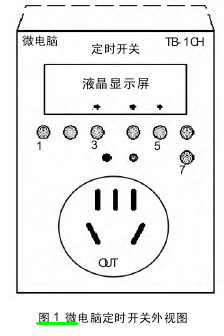

一个汉威牌 TB-10H 型微电脑定时(器)开关(外视图见图 1)。

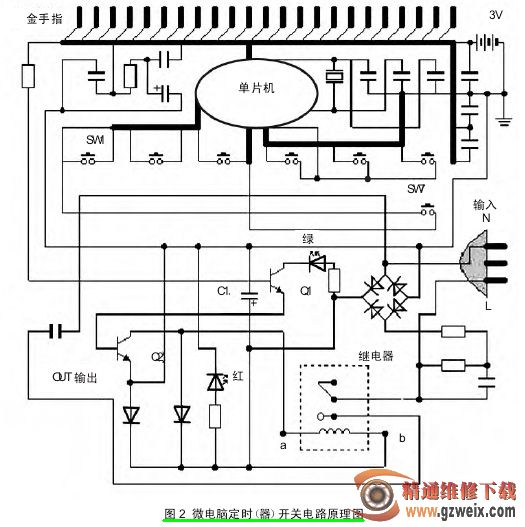

故障现象:无显示、操作失灵。分析与检修:首先,打开电池仓,换上电子闹表用的两节全新7 号电池,故障依旧。接着,打开机盒查看(参见图 2)。该定时器主要由三大部分组成:一是液晶电子闹表;二是以单片机为首的显示、操控、转换和驱动电路;三是电容降压式开关电源。



检修时,用毛刷把机仓、机芯电路板上的灰尘、杂物清扫干净。



用无水乙醇把金手指、导电橡胶、金属印刷键盘和机芯电路板上的污垢擦拭干净。



补焊、接通有裂痕、断路的虚焊点、跳线及印刷线路。更换了电气性能变劣的三极管Q1(C9013)、Q2(C8050)、继电器(SRU-24VDC-SL-C)和电解质干涸的滤波电容C1(220 μF/35 V)等。重新装机,通电试之,故障排除。



小结:该定时器结构精密,零件安装紧凑且采用电容降压式开关电源,机芯板“热地”带 220菔电压!维修难度大。“磨刀不误砍柴工”。建议使用 1∶1 隔离电源,小心操作,以策人、机安全。另外,这款定时器属早期产品,使用方法特殊,笔者愿提供一份使用说明书,以飨读者。



该开关使用说明书如下:

(1)校对现在的时刻,同时按下“时钟”和“小时”即可调整时钟的小时显示,按一次增加 1 h,长按可快速调整,采用同样的方法,可以设置当前的星期,分钟。



[1] [2]  下一页
