一台海尔LE32N01型液晶彩电，开机一段时间后黑屏。该机屏规格：T315HW05 V.2，电源板是开关电源和高压背光板组合在一起的IP整合电源。
    开机一段时间后屏不亮，故障原因应该是电源部分、背光部分或屏内部的LED灯损坏。打开后盖，发现背光也不亮。测量电源板输出电压都正常，说明电源没问题。进一步检查背光驱动电路和屏内LED灯。该机背光驱动电路主要由振荡调制电路、驱动输出电路、升压电路组成，检修时按以下思路进行：1．查供电是否正常；

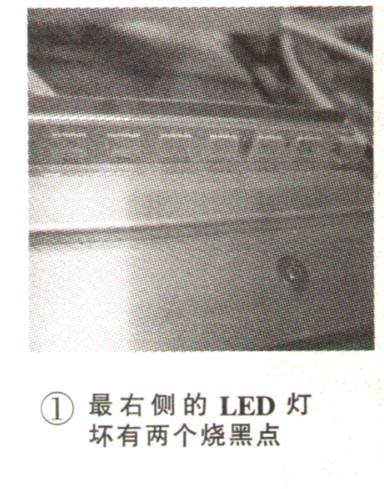

2.查背光控制是否正常；3．查背光亮度控制是否正常。检查背光驱动输出插座CN03的CC 1 ～CC4.、CN04插座的CC5～CC8＿直流电压为56V左右，交流电压为3.6V左右，正常，最后怀疑LED灯有问题。当仔细拆开液晶屏后发现有一组LED灯已经烧黑，如图1所示。

    更换LED灯后，故障除之。该例故障已遇到两例，均是LED灯烧坏。应该是这种屏（T315HW05 V.2）的通病。
    更换LED灯前的注意事项及方法：
    1．选用干净的空间更换灯管。
    2．工具准备：一把小一
字螺丝刀、一把小＋字螺丝刀、一副橡胶手套、一个万用表、一个海绵垫、一块无尘布以及电烙铁、信号源、静电手环等，如图2所示。

    3．拆屏取LED灯。
    第一步：将屏面朝下，用改刀拆下大框四周的9个螺丝钉，如图3所示。
    第二步：将屏面朝上，拆下正面10个螺丝钉，如图4所示。

    第三步：拆下卡屏铁框，如图5所示。注意：铁框上方有4个卡扣，用手轻轻按下，不能太用力，以防伤屏。
    第四步：取下液晶屏。用刀片轻轻撬动液晶屏，然后用双手托住屏的左右边沿轻轻提起，最后把屏放在海绵垫上，如图5所示。注意：撬动屏时不要太用力，不要刮伤内外偏光膜。
