线路漏电导致海信TLM26V66(20)彩电死机
来源:本站整理  作者:佚名  2015-07-18 09:17:21

故障现象:一台海信TLM26V66 (20)液晶彩电,开机约1分钟后喇叭发出“喀喀”声,随即背光熄灭,健控、遥控均失效。
    分析检修:代换电源板后试机,故障依旧,判断故障出在主板上。首先检查主板上的DC-DC变换电路,发现在出现故障时,2.5V和1.26V电压均出现明显下降现象。2.5V电压供给单芯片与DDR存储器,正常工作电流不大,若该电压异常,一般只会影响图像,不会影响键控和遥控操作。1.26V是单芯片的内核供电(CORE POWER),电流较大(可达0.6A),若该电压异常,影响范围很广,会直接影响键控和遥控操作。

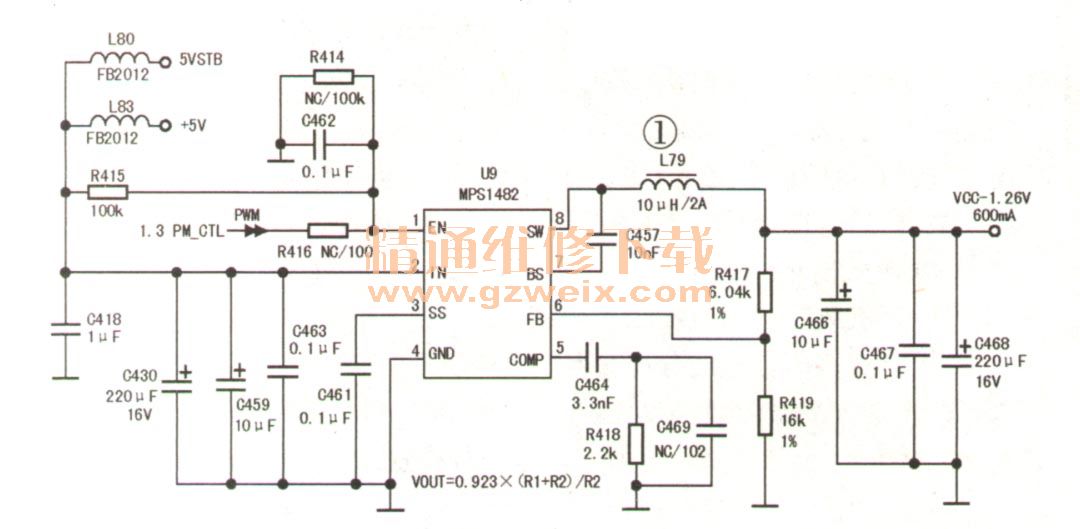

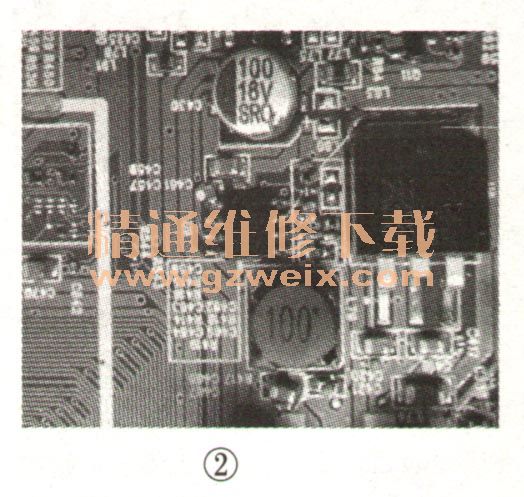

    根据以上分析,决定先检查1.26V形成电路。该机采用同步降压稳压器MPS 1482 (U9)作为1.26V变换芯片,能提供2A的连续负载电流,如图1所示。测量U9的各脚电压,发现在故障出现时,⑦脚(EN)电压变为了低电平,这显然不正常。U9的⑦脚是使能输人端,用于打开或关闭调节器,当该端为高电平时打开调节器,若为低电平则关闭调节器。从该机电路看,U9的⑦脚外接100kΩ的上拉电阻R415,即⑦脚应一直为高电平,也就是U9处于自动启动状态。检查R415 、 C462,均正常,判断U9的⑦脚线路存在漏电现象。切断U9的⑦脚外接铜箔,用一段导线将U9的⑦脚与旁边的3.3V稳压块(1084-3.3)输出端相连,如图2所示。长时间试机,故障再未出现。

关键词:海信彩电死机
