联想LXM-L17AB显示器通电无反应检修
来源:本站整理  作者:佚名  2015-07-29 09:49:34

    一台联想LXM-L17AB显示器,描述的故障现象是头天晚上使用正常,第二天早上开机便无任何反应。

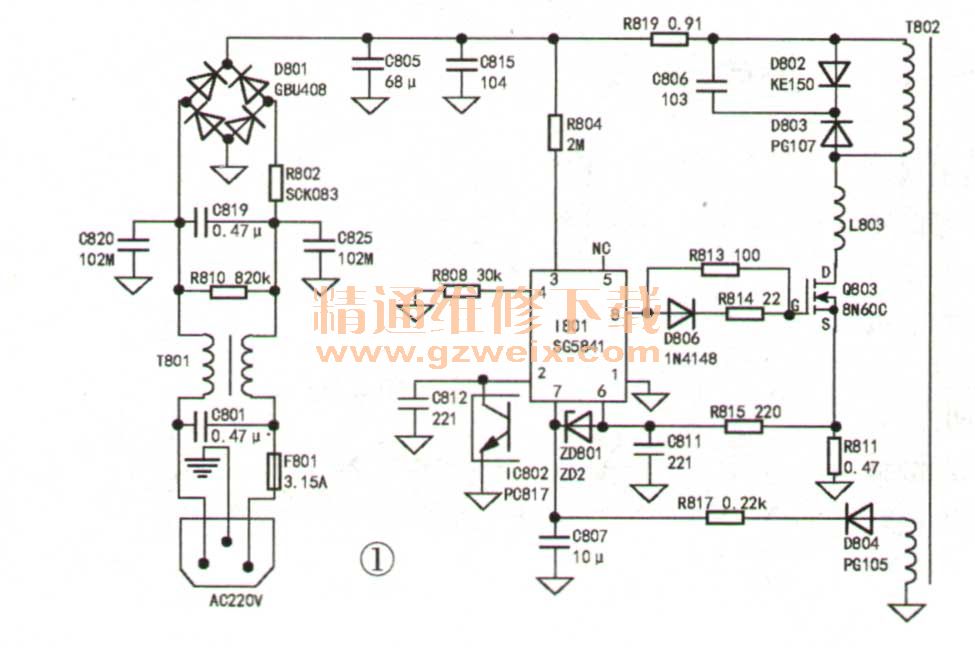

    分析检修:通电试机同机主描述一致,初步判断是电源故障。拆开机器取下电源板检查无明显异常,给电源板通电测试发现各级均无电压输出,于是断电后从交流220V输入处开始检查,该部分原理如图1所示,查F801和R802都正常,通电检查发现C805两端电压在300V左右也正常,断电后迅速测量C805两端电压发现下降缓慢,根据这一现象判断应该是电源不起振造成的。

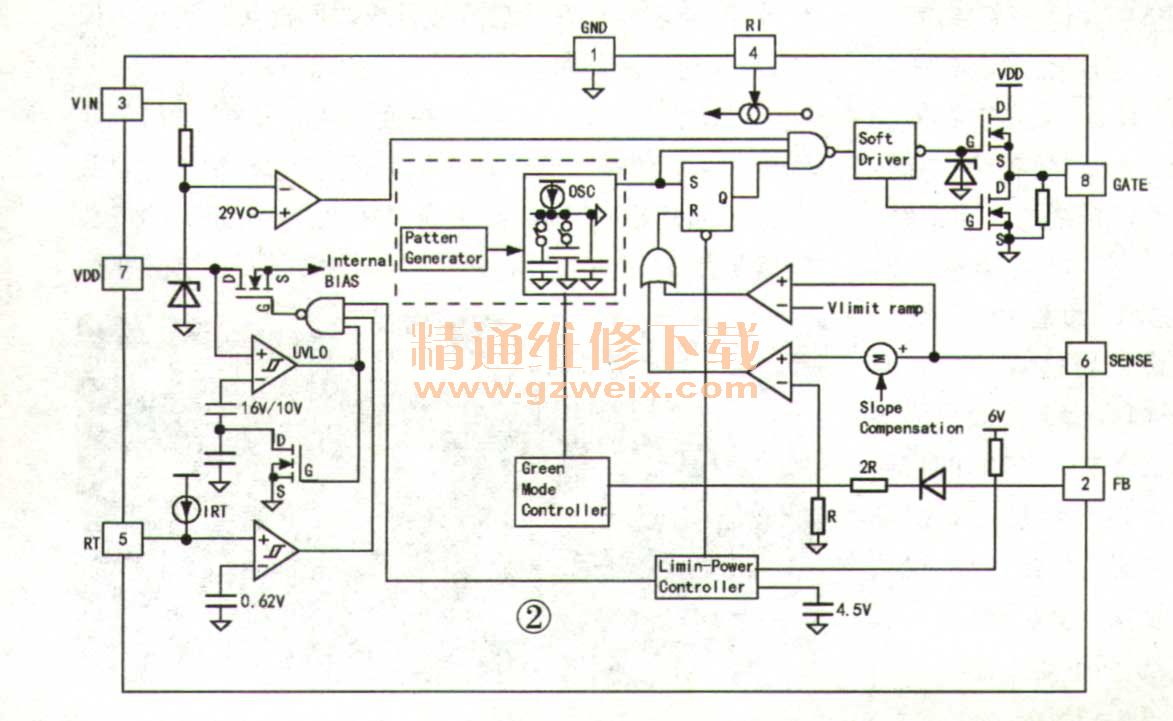

    该电源是以1801(SG5841JDZ)为核心,SG5841JDZ内部方框原理如图2所示,其⑧脚输出的PWM脉冲开关信号去控制场效应管Q803(8N60C)的导通与截止,②脚是来自光耦的FB控制信号,当输出端电压过高或过低时经1802(PC817)反馈至该脚从而改变Q803导致时间。⑥脚是过流保护,当Q803电流过大时R811两端电压随之变大,经R815反馈至1801,⑦脚是1801供电端兼过压保护,当输出电压升高时经D804整流、C807滤波的电压也会升高,当升高到一定程度时一Zp801便会击穿导通从而拾高1801⑥脚,之后的保护过程与过流保护相同。其③脚是启动电流翰入端,通过R804(2MΩ)接至+300V 。

    由于不起振故障通常与启动电路有关,所以再次通电测量1801③脚电压为0V,从经验来看大阻值电姐易出现开路故障,但是将R804拆下后检查发现其阻值正常,看来SGS841JDZ内部有问题,更换SG5841JDZ后通电发现电源板已输出稳定的5V和24V电压,装机后显示器工作完全恢复正常。
