厦华LC27-U25型液晶电视,无声无光
来源:本站整理  作者:佚名  2015-03-20 08:15:32

    一台厦华LC27-U25型液晶电视,无声无光。用户说开始多开几次有时能开机,且图声正常,但会无规律自动关机,并称故障现象与空气湿度有关,湿度越高故障越严重,现在根本不开机了。
    观察面板待机时红灯亮,按遥控器电源键变蓝灯,这说明副电源和CPU控制系统正常,应重点检查PFC电路和主电源。该机副电源芯片是TNY265PN,主电源和PFC是二合一芯片ML48000S。测PFC输出电压380V,说明电源板已经收到主板开机指令PFC工作正常;测背光24V电压仅6V且不稳定,说明主电源不正常。主电源输出一路18V供主板,一路24V供背光板。测18V、24V无短路,接下来要确定故障点是在电源初级还是次级。

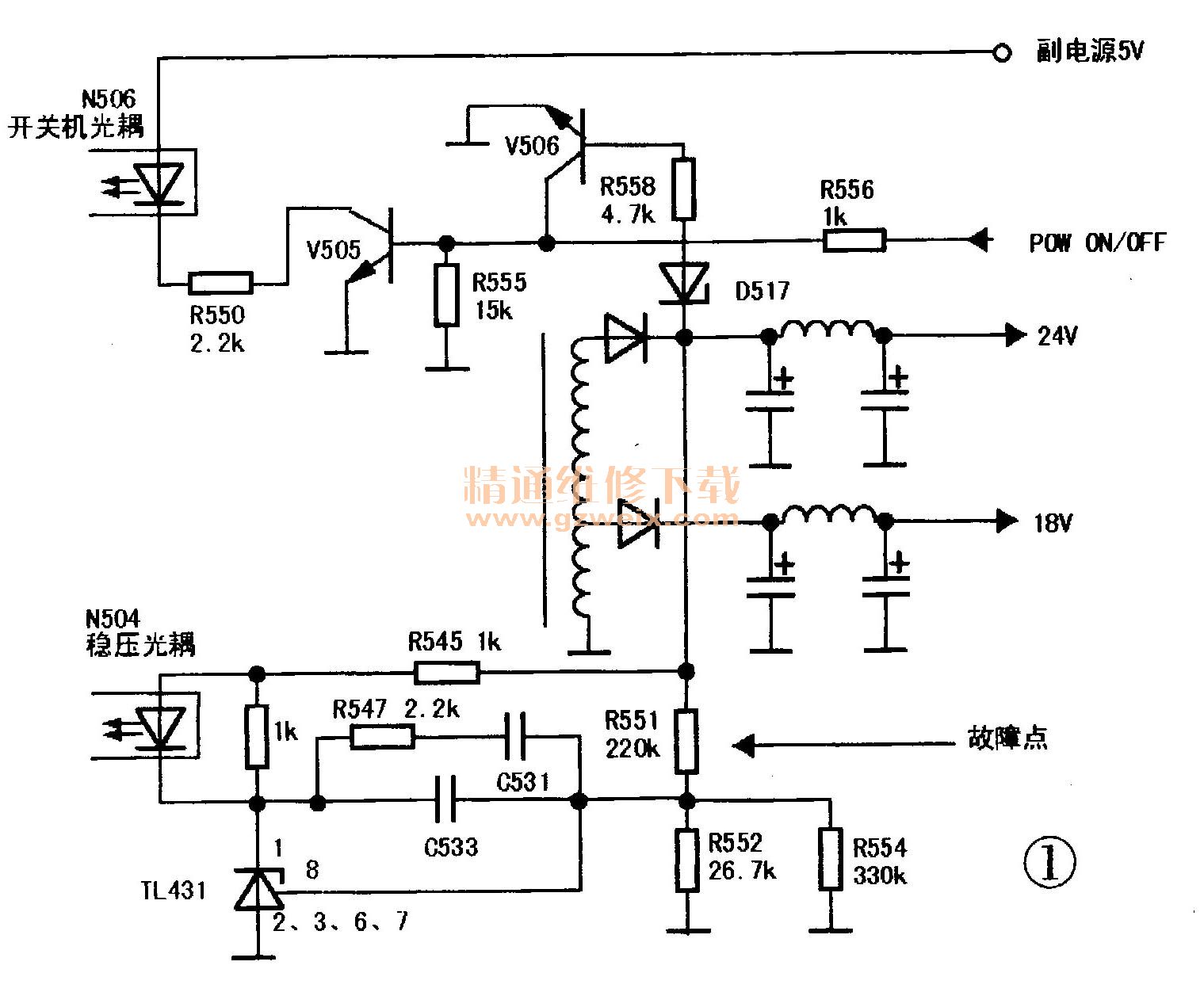

    稳压光祸是初、次级的分界点,测发光二极管两端电压为1.1V,不正常。因为当24V电压跌落时取样稳压反馈回路要作出反应,减小通过发光管的电流,使初级电路加强振荡以维持电压稳定。现在电压跌落至仅6V左右,发光管应完全截止才对,有1.1V电压说明是光祸导通引起输出电压降低,怀疑取样稳压环节有问题,相关电路见图1。TL431稳压块不是常见的3脚封装,是8脚贴片封装,功能完全一样。当⑧脚电压在2.5V以下时,①脚截止;⑧脚电压大于2.5V时,①脚和地导通。测①脚电压仅1.8V 9⑧脚达2.52V,说明TL431已导通,故障范围缩小到取样环节。拆下贴片电阻R551,测其阻值为220kΩ准确,重焊R551前把下面的粘胶清理干净,焊好后开机,24V正常,故障排除。

    小结:高阻值贴片电阻和下面的粘胶故障较多见,主要是粘胶受温度湿度影响产生漏电阻的结果。为防止故障复发,焊贴片电阻时可以让电阻和线路板有一点空隙,电阻表面可以涂很薄一层704胶以隔绝空气。另外,改用一般电阻时要注意选择功率不要太小,精度高的。该板24V过压保护由D517取样,过压时D517击穿,V506导通把主板送来的高电平开机信号短路,使主电源停止工作。
