海信TLM32V68型液晶彩电,开机,图像正常,没有声音
来源:本站整理  作者:佚名  2018-05-17 13:34:07

    一台海信TLM32V68型液晶彩电,开机,图像正常,没有声音。
    根据故障现象分析,故障部位应在伴音控制电路或功放部分。此机的伴音功放集成电路采用TFA9810(U102),测其供电端④、13、24、25脚电压均为12V,正常;静音控制端⑦脚电压为0.4V,正常时应为高电位,说明电视机处于静音状态。

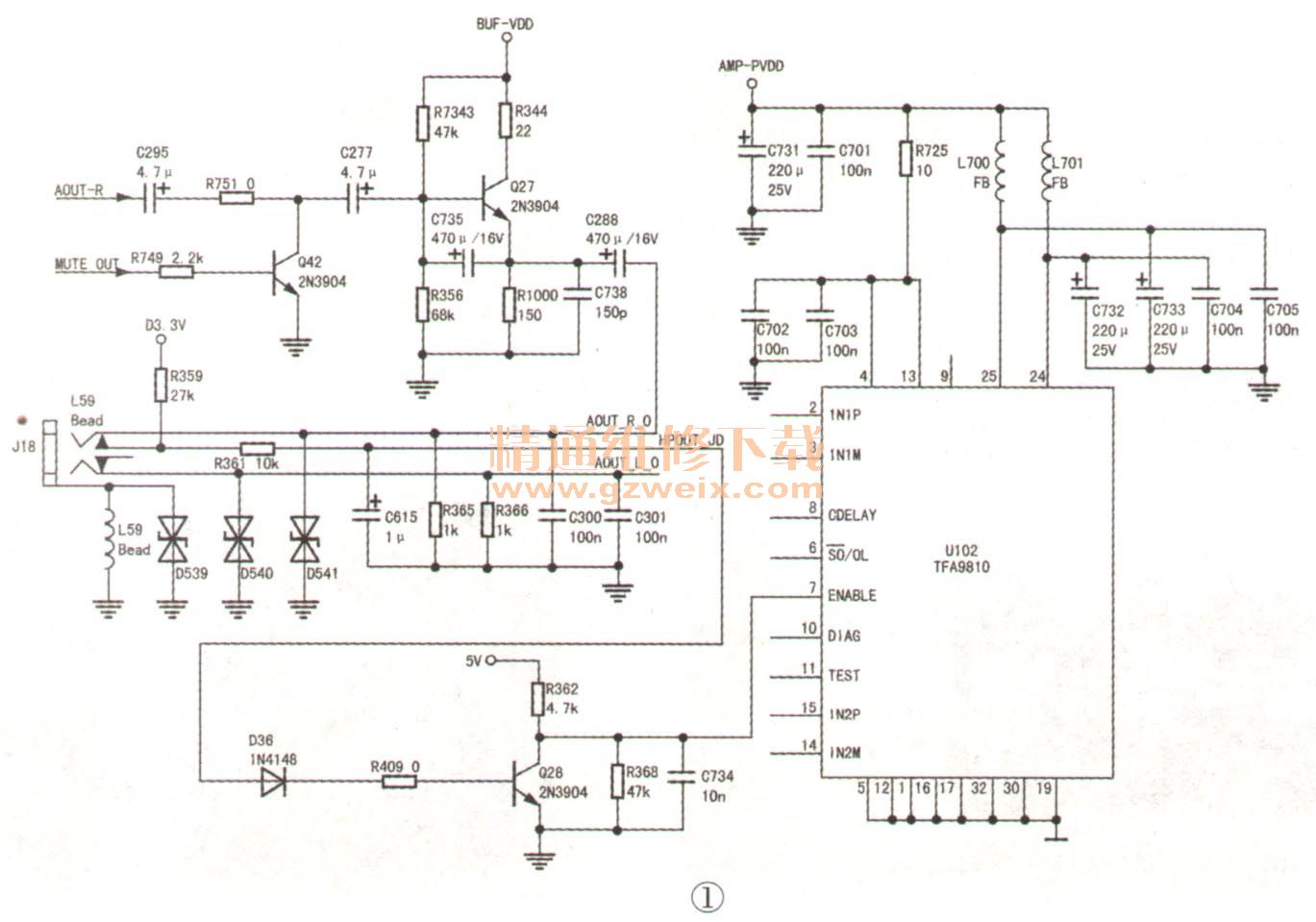

    检查静音控制电路,如图1所示。测量Q28的基极电压为0. 6V、D36正极电压为1.17V,说明D36和Q28均处于导通状态,故障应由D36所连接的耳机输出回路引起。此时插入耳机,耳机中声音正常。断开R359,电视仍没有声音,Q28基极电压仍是0.6V;断开R361,电视声音恢复正常,Q28基极电压变为0V、U102的⑦脚电压为5.3V,静音状态解除。与R361连接的元件除了R359外,还通过耳机内的触片与电解电容C288相连。拆下C288检测,发现已短路,更换C288后试机,故障排除。

    本机的耳机输出控制电路工作原理如下:当插上耳机时,3.3V电压通过R359与R361降压,D36正偏导通,Q28饱和导通,U102进入静音状态,这时声音从耳机中输出;不插耳机时,3.3V电压通过R359、耳机插孔内部的弹片及R365接地,R359和R365的分压不能使D36正偏导通,Q28截止,U102处于正常工作状态。
