TCL LCD32K73型液晶彩电,声音时有时无,断断续续
来源:本站整理  作者:佚名  2014-10-18 08:59:37

    先查伴音中频信号有没有送到U502进行音效处理,再检查音效处理工作条件是不是正常工作,有没有电压输出,然后检查音频功放工作条件,最后检查静音电路。因为此机器有耳机功能,则可以用耳机来测试,看故障出在公共通道还是单一的通道上。
    插上耳机,声音正常。分析信号流程,因为从音效处理IC输出的音频信号,一路送到耳机功放输出;另一路送入U503音频功放输出,由此可以判断故障出在功放U503这一路上。

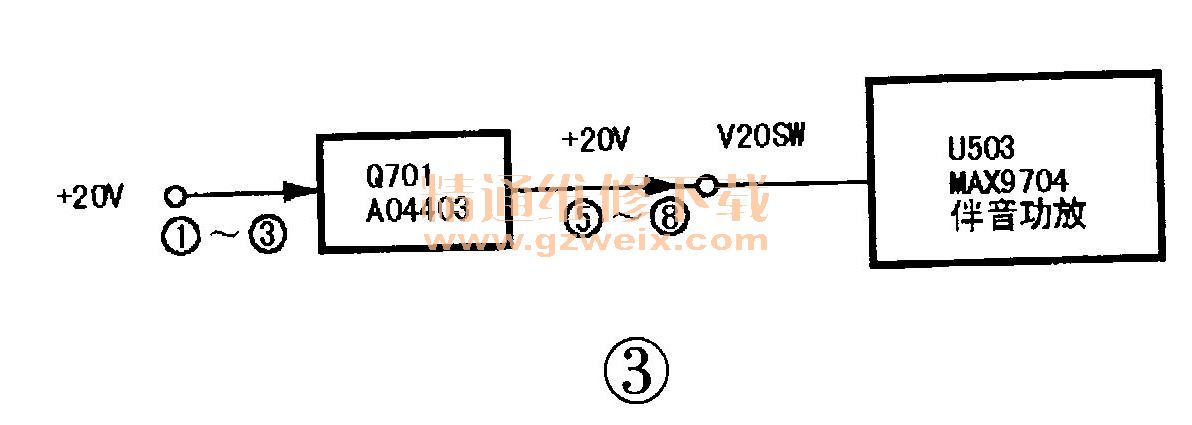

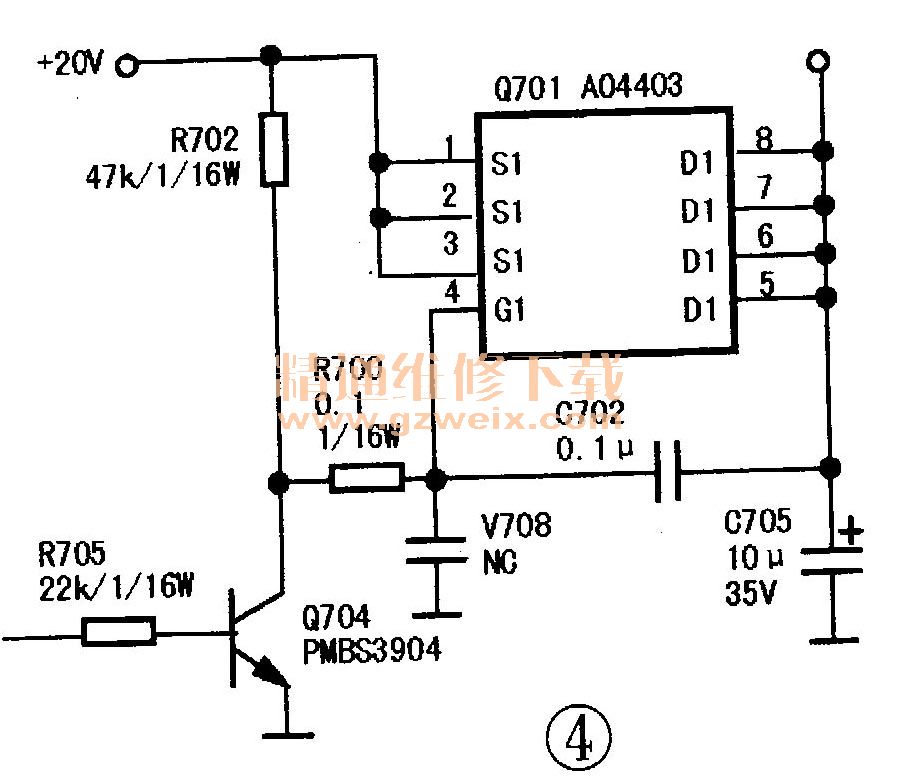

    因为试耳机声音正常,就可以排除U502出故障的可能。先测U502的⑧脚和23脚(输出L和R声道音频信号分别送入U503的⑩脚和16脚),正常;测U503的③、④、20、22脚各脚都无供电电压(正常应有20V左右),经一级一级查找,发现+20V要经过MOs三极管Q701,测 Q701已损坏。Q701有S个脚:①~③脚接+20V供电输入,④脚为控制脚,5械  8脚为+20V输出。因为没有配件更换,维修时可以将Q701①~③脚与⑤~⑧脚用导线短接一下,经短接后,声音正常,排除故障。相关电路见图3、图4。


关键词:TCL彩电
