海信LED42K320U型液晶彩电二次不开机故障检修
来源:家电维修  作者:佚名  2018-05-17 13:35:08

    一台海信LED42K320U型液晶彩电(MSD6A918WV机芯,主板型号RSAG7.820.5730),不能二次开机。
    连接升级工装,通过电脑观看打印信息,发现只有待机指令,无二次开机指令。遵循“先软件后硬件”的原则,先进行U盘升级,升级完成后机器进入开机状态,此时按遥控器待机后依旧不能二次开机,看来问题不是软件所致。

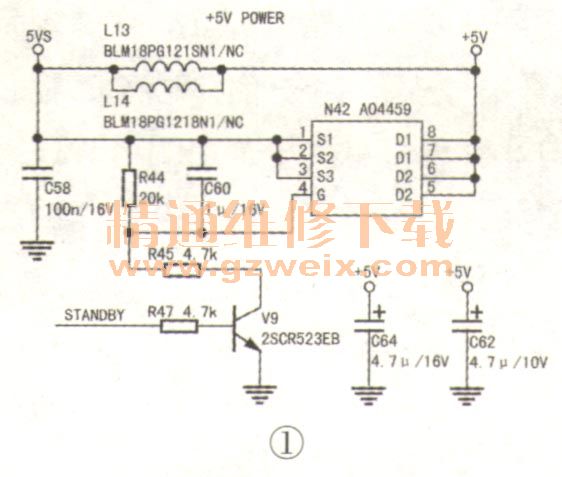

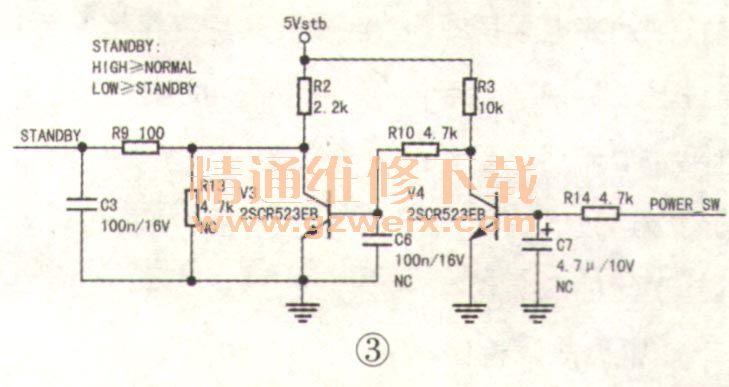

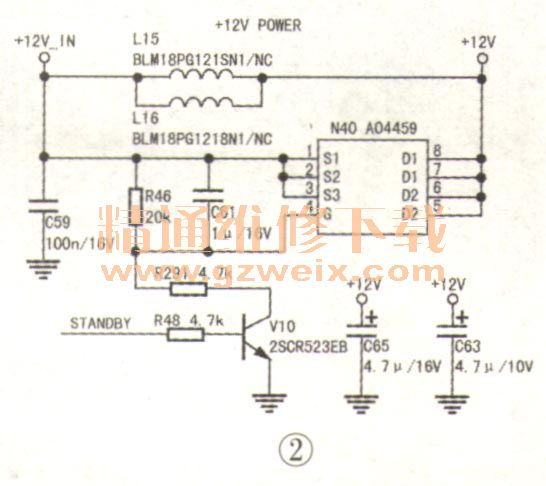

    接下来检测硬件,在待机状态下测量MOs管N42输出5V电压,N40输出12V电压,如图1、图2所示。在正常待机状态下,N42、N40应为关断状态,无5V和12V电压输出,看来故障的根源就是某种原因导致N42、N40在待机状态下一直导通所致。此时测量N42、N40的G极(④脚)为低电平,明显不对(待机时,④脚应为高电平),测量V9、V10的b-e结电压均为0.6V。顺着V9、V10的b极检查STANDBY控制信号,如图3所示,发现V4(开/关机控制三极管)b极电压为0.6V,已经饱和导通。断开R14 、CPU输出电压依旧有2.4V,正常值应为1V。此时如果人为短接V4的b-e极后按遥控器“开/关机”键,随即解除短接,机器可以正常开机,看来故障系CPU的开/关机控制端内部电路异常所致。测量CPU的开/关机控制脚(因MSD6A918WV是BGA芯片,可以测量R14到CPU一端的电阻)对地电阻,正反向均为4kΩ,明显异常。正常时,黑表笔接地为8kΩ、红表笔接地为11kΩ( 47型指针万用表测)。更换MSD6A918WV后故障排除。





    本机的上电开机过程如下:开机瞬间,MSD6A918WV瞬间输出开机指令,N40、N42导通,主板得电,CPU检测整机硬件是否工作正常,以及电视机的上次关机状态(上次是交流关机还是遥控关机),如果用户上次是遥控关机,则CPU在检测整机硬件工作条件具备后便进入待机状态,此时N40、N42关断。如果此时CPU已经输出待机指令,但N40、N42却异常导通,则CPU会进入死机状态,不受遥控器和本机的“开/关机”按键控制,从而出现二次不开机的故障。
