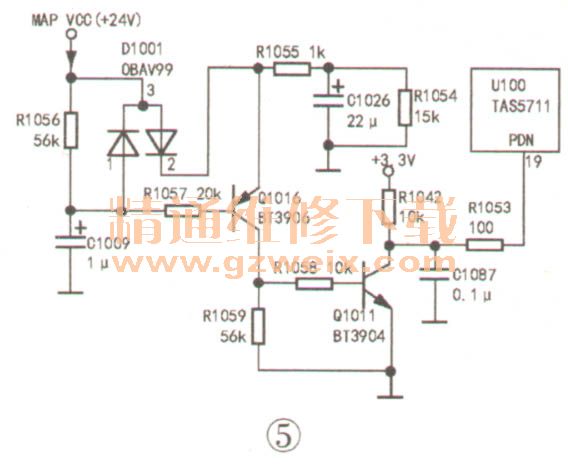

分析检修：根据故障现象分析，该机开／关机静音电路（见图5）有故障。在开机时，MAP_CC（+24V）电压经D1001③、②脚及R1055给电容C1026充电。控制管Q1016的e极电压升高→当Q1016的e-b结电压大于0.7V时→Q1016导通→控制管Q1011的b极为高电平→Q1011导通升功放块U1000（TAS5711）静音控制端19脚（PDN）为低电平（PDN脚的功能在例3中已述，低电平时无声），实现开机时静音。随后，C1026一路通过R1054对地放电，另一路通过Q1016、R1059对地及R1058、Q1011b、e极对地放电。在此期间，MAPwe VCC电压还经R1056对电容C1009充电。在C1026放电快完毕时，由于C1009已充电完毕，故Q1016的b极电位高于e极电位→Q1016截止→Q1011的b极为低电平→Q1011截止→U1000 19脚恢复高电平。静音解除，保证开机后声音正常。关机时，C1009中存储的电荷经D1001① 、③脚及R1056通过MAP_VCC电源端对地迅速放电→Q1016的b极电位低于e极电位0.7V→Q1016导通→Q1011导通→U1000的19脚为低电平→实现关机时静音。

    上电测得Q1011的c极始终为高电压，Q1016的c极始终为低电平。看来，Q1016自身或偏置电路有问题。经过检查，发现Q1016的b-e结开路，更换Q1016后试机，开／关机时的噪声消失。
