长虹55U1 (LM6E)液晶彩电(ZLS58G-i-1),通电后指示灯亮,二次开机后有开机音乐,但背光不亮,黑屏
来源:本站整理  作者:佚名  2018-11-19 08:35:14

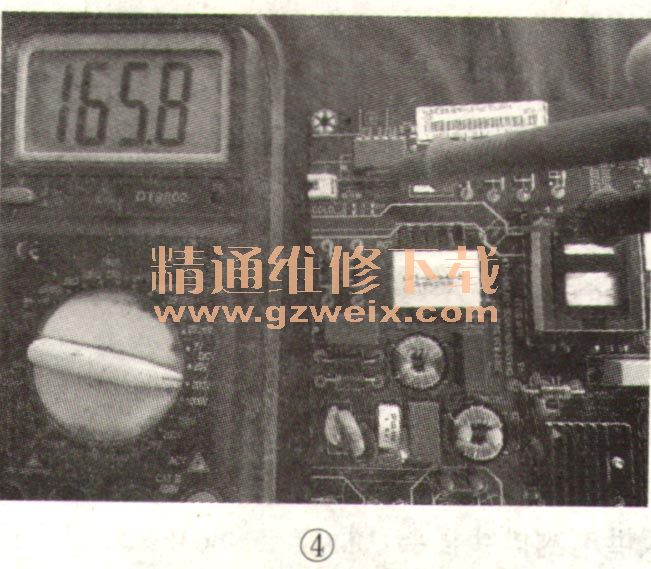

    分析检修:通电试机,测得主板输出的BL-ON、ADJ信号电压分别为4.8V、3.1V,这说明控制信号正常。测电源板(型号:DMTM50D-15F560-LLC)背光输出插座CON42中的LED+端电压为0V,断开灯条供电排线再测,LED十端电压仍为0V,判断LED背光驱动电路没有工作。测UP401(UCC25710)的①脚VCC供电为正常值12V,但②、③脚(驱动脉冲输出端)电压却为0V。检测UP401外围元件,发现QP102、QP105(均为NPN型贴片三极管)击穿。换新后试机,UP401②、③脚电压约为1.1V,空载时LED+端电压约为165V,如图4所示。接上灯条开机,故障排除。
