故障现象：二次开机后背光一闪就灭，伴音正常
    分析检修：海尔LE40B510X型液晶电视采用三合一（电源、背光恒流、信号处理）主板，板号是VST69D-PB83。液晶屏背光采用LED灯条，4根LED灯串联，每根灯条由10颗3V的灯珠串联组成。
    开机时背光能亮一下，说明灯条没有断路。测试恒流板背光插座输出电压，二次开机后迅速升到90多伏，随后快速回落到40V待机电压），说明背光电，路因某种原因停止工作了。根据上述灯条的结构判断，恒流板输出电压应约为120V。用LED灯珠测试仪测试屏内灯珠，电压显示为121V，灯珠发光均匀，说明恒流电路有故障。

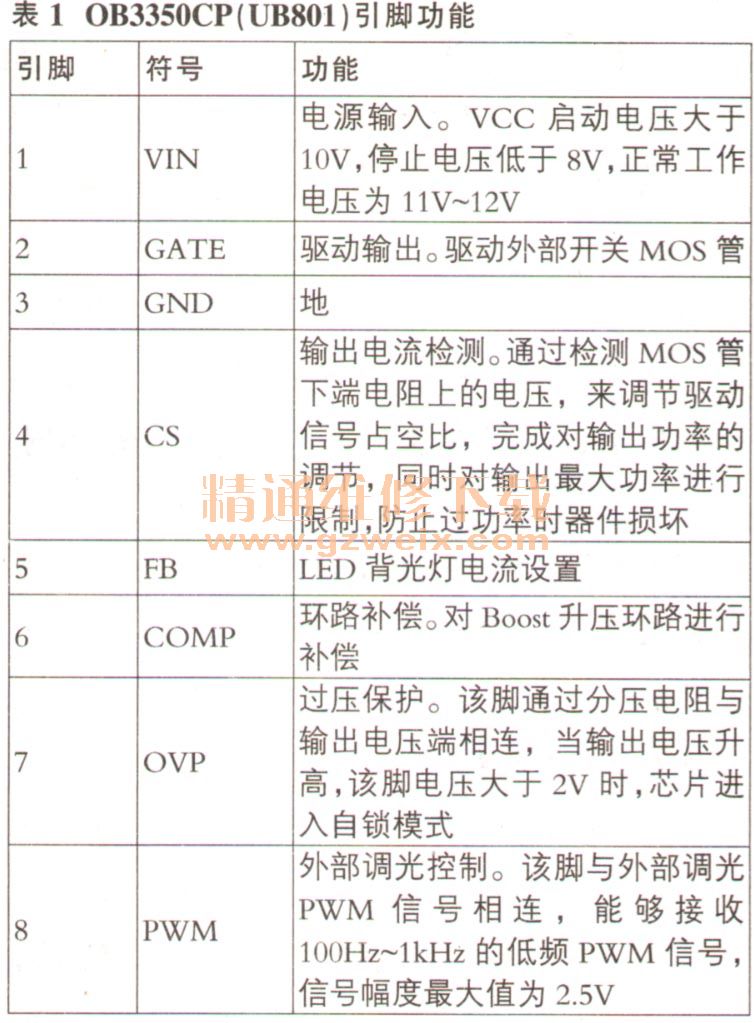

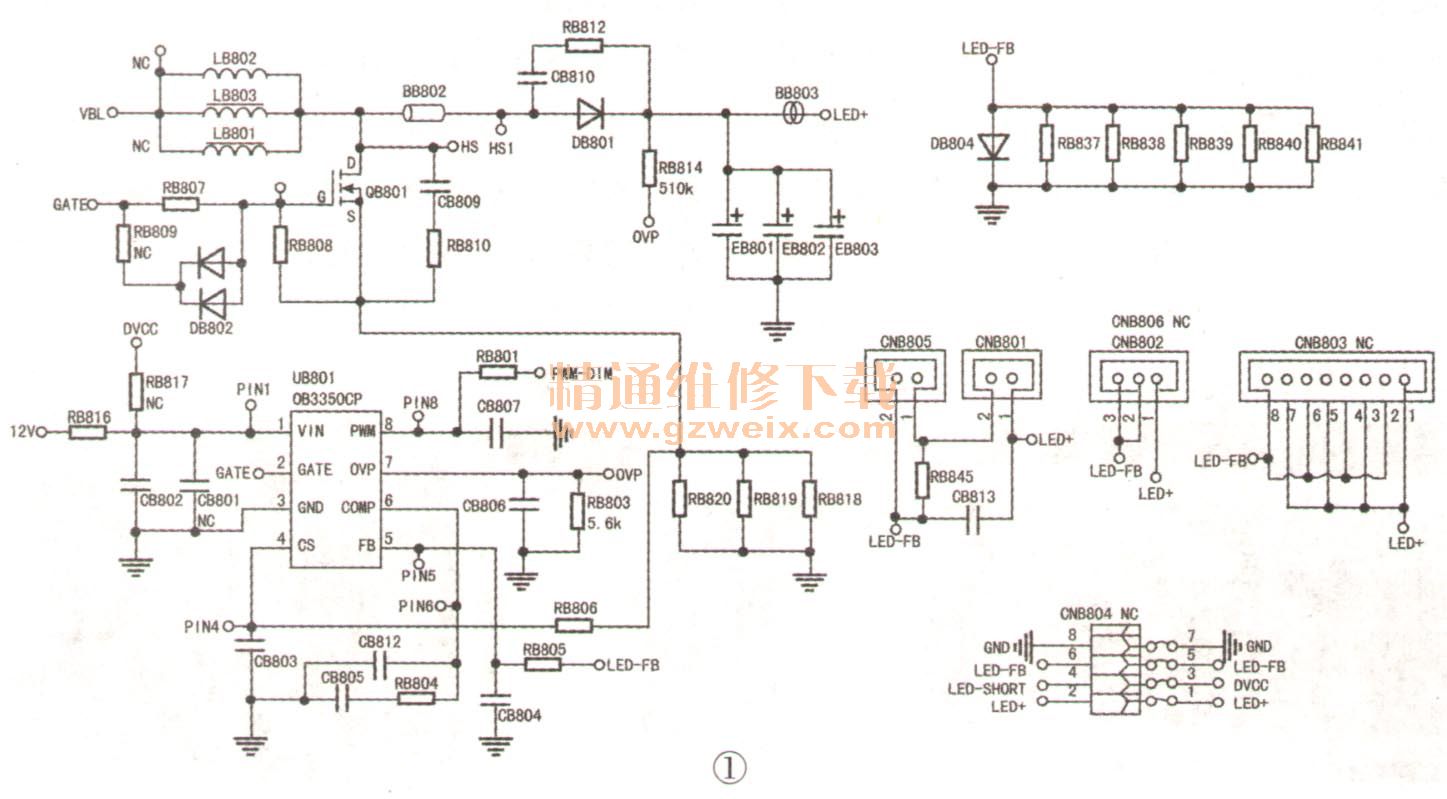

    本机恒流电路如图1所示，其恒流控制芯片采用OB3350CP（UB801）、8脚封装，引脚功能见表1。



    恒流部位要正常工作，需主芯片TSU69ZR输出两个控制信号到恒流部位：一个是背光开启电压，一个是背光调光信号电压。TSU69ZR86脚输出PWM-DIM信号，87脚输出的信号通过外接三极管电路形成PWM-REF信号。二次开机后UB801的①脚电压为12V（正常），⑧脚PWM电压为2V、⑦脚（OVP）电压从1.8V快速升到2.2V I此时背光熄灭，说明OVP过压保护已动作。综合前面的检测结果分析，故障原因应是RB803阻值变大，或者是RB814阻值变小。断电，用数字表在路测量RB803阻值，发现其值在9kΩ～12kΩ之间变化，明显异常。而且测试时是断电状态，如果电阻在电路工作时，两端加上工作电压，阻值也许变化更大，导致UB801⑦脚电压过高，出现误动作。为了验证分析结果，在RB803两端并联一只5kΩ电阻，开机后不再保护，背光持续点亮。于是换新RB803，开机，故障排除。
    后来又接修一台海尔LE40B51 0X型液晶电视，与前述故障现象稍有不同，该机是工作一段时间后出现黑屏（伴音正常）。这时交流关机，等待约半小时后再次开机，又能正常工作约10min；如果交流关机后马上开机，背光一闪就灭。
    上电，测量UB801的12V工作电压及PWM-DIM电压都正常。在故障出现时，UB801的⑦脚电压高于2V，说明背光供电过压保护已启动。本机是工作一段时间之后才出现故障，也就是说在机器内部发热后，OVP检测电压升高。将热风枪输出温度调为100℃，吹恒流部位元件，然后检测OVP电路的取样电阻，如图2所示，发现RB814（510kΩ）的阻值随着温度升高而明显变小，说明RB814的热稳定性差。更换RB814后试机，故障排除。
