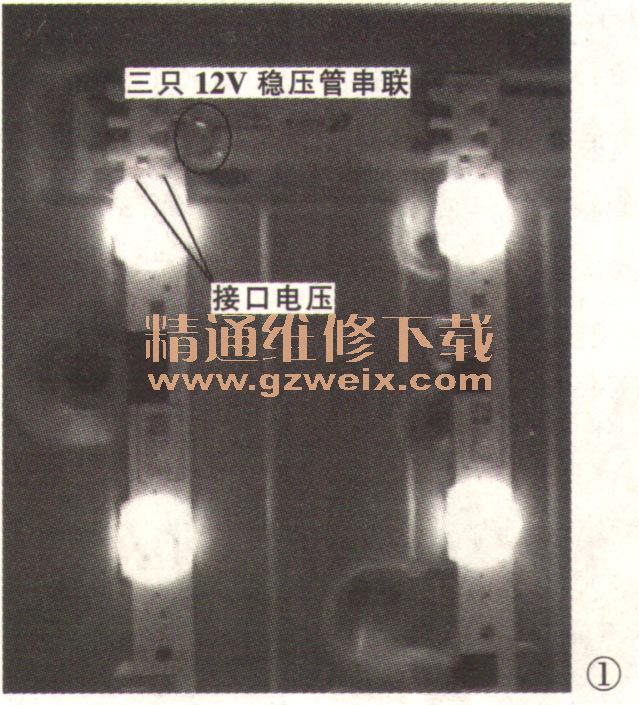

根据故障现象分析，故障原因应是灯条（本机采用LED背光）问题。拆机发现，本机有7根灯条，每根灯条上有12只灯珠（灯珠电压约为3V）。检测灯珠，发现第四根灯条的第9只灯珠开路。换新后试机，除屏下部第七根灯条上有8只灯珠不亮外，其余灯珠均亮。用数字万用表二极管挡检测第七根灯条上的12只灯珠，均可正常点亮；测该灯条接口处电压为14.32V，明显异常。该接口外接12V和24V两只稳压二极管（两者串联），测量发现12V稳压二极管击穿，24V稳压二极管的正反向阻值也不正常。拆下这两只稳压二极管，用3只12V稳压二极管串联代替，如图1所示。上电试机，故障排除。
