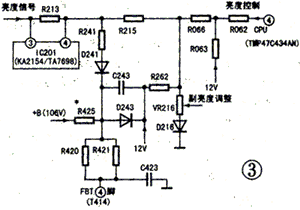

查显像管灯丝，加速极电压也正常，但三视入管c极电压已高达170V，表明已截止。测视频/解码集成块IC201（TA7698）4脚（亮度/ ABL控制）电压为3V（正常4V）。在12V端与IC2014脚之间接一只47kΩ可变电阻，并缓慢调整减小阻值，当4脚电压升至3。8V后，光栅已出现。为了判别无光栅是亮度控制电路出现问题，还是ABL电路出现问题。试断开图3中R241和外加电位器，光栅亮度恢复正常。显然是ABL电路有问题。最后查出系取样电阻R425（120kΩ）开路。更换后，彩电恢复正常。
