创维32E3500型液晶电视,黑屏,伴音正常
来源:家电维修  作者:佚名  2018-08-03 07:33:16

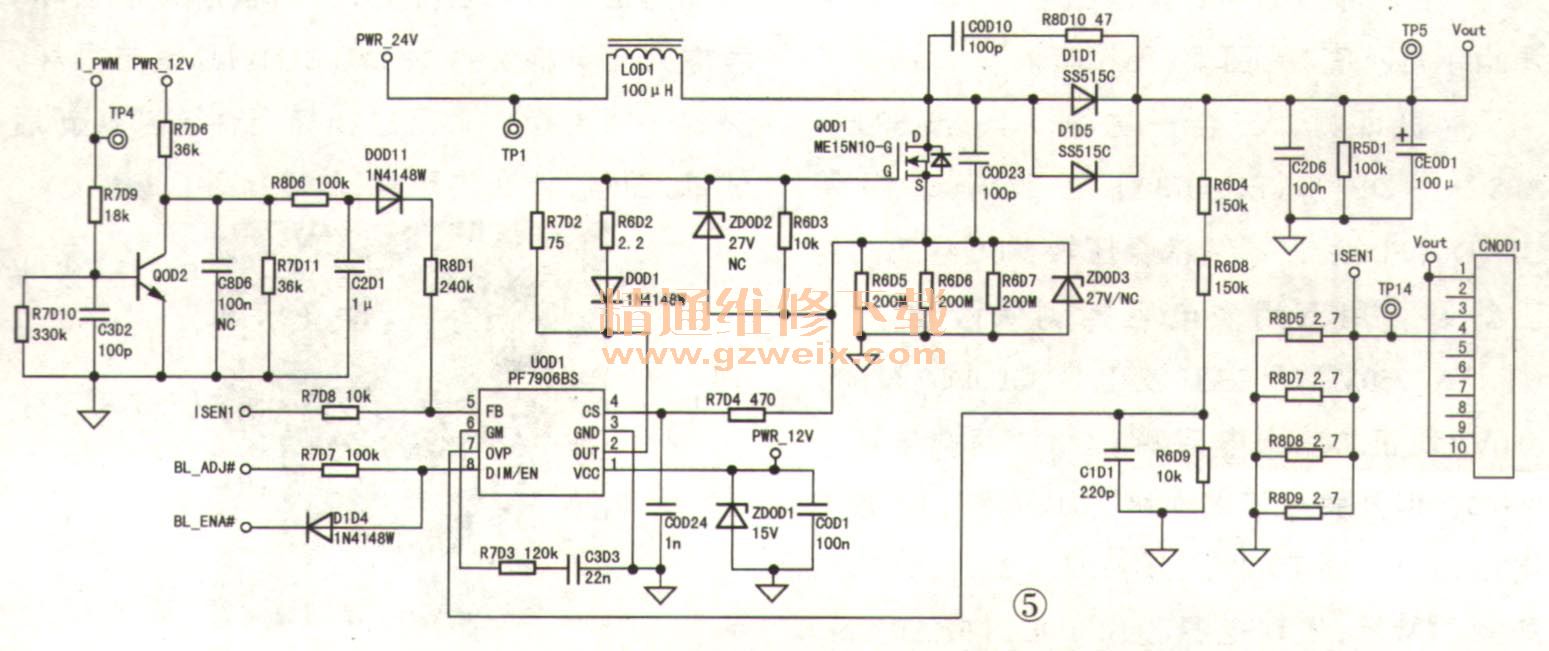

    分析检修:上电试机,背光不亮。测灯串供电为24V,怀疑背光电路未工作。参见图5,测得PF7906BS①脚供电正常,⑧脚电压仅0.5V、DlD4负端电压约为3V,说明⑧脚电压不正常与背光亮度控制电路有关,如图6所示。

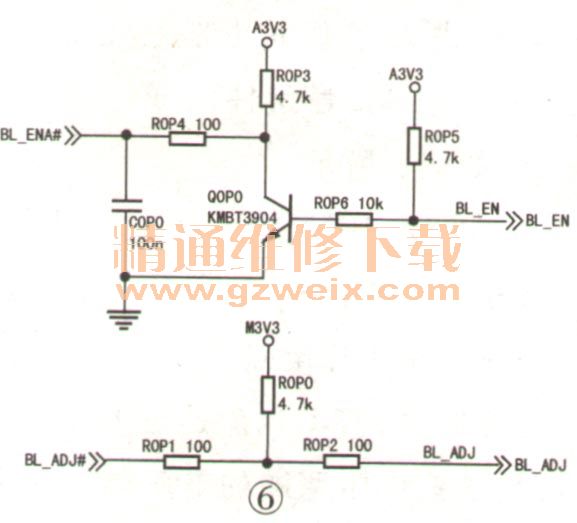

    检查BL_ ADJ电路,发现上拉电阻R0P0已开路,导致BL_ ADJ电压太低,D1D4截止,PF7906BS的⑧脚电压达不到启动值,PF7906BS不工作。更换R0P0后,⑧脚电压升到3V,背光点亮,故障排除。
