厦华PS-42K8型PDP等离子电视黑屏无声
来源:本站整理  作者:佚名  2014-02-12 10:07:56

    一台厦华PS-42K8型PDP等离子电视,屏型号为S42SD-YD07,逻辑板型号为LJ41-03075A,能二次开机,黑屏无声,电源板输出电压均正常,逻辑板一绿色指示灯在一闪一闪。
    拆机,检查电源板输出电压正常,到逻辑板去的5V、3.3V均正常,屏自检也是黑屏,判断是屏组件损坏。

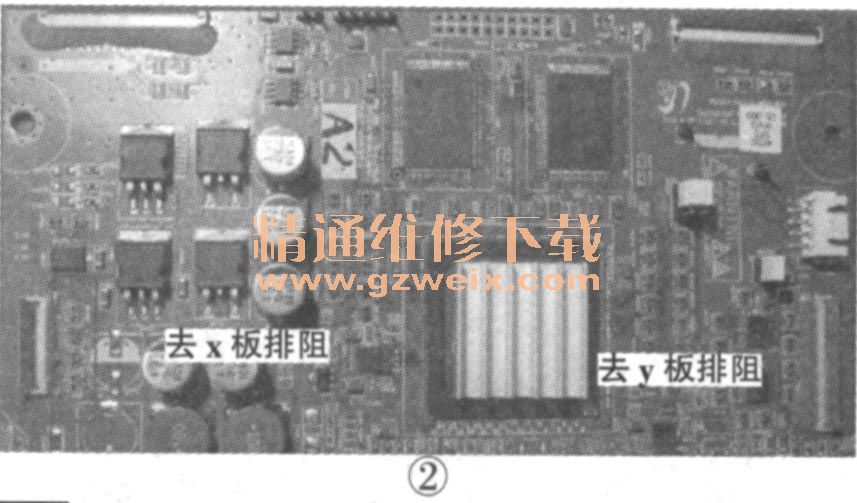

    拔掉X板的三组FPC排线,开机能看到横向实线状暗红色的光栅,怀疑是不是X板坏了,可此时有个念头,要是去X板信号缺失几个也会黑屏,于是去查逻辑板到X板的排阻(排阻在逻辑板上),看到有4组排阻,两组排阻都是47Ω的,另外两组是1 kΩ的。经过检查,发现AR2043这组排阻有一个1 kΩ电阻开路,换新后开机,不再黑屏,却出现暗屏粉红色,可是又没装错电阻,装上去的排阻是从其他等离子逻辑板上拆机的,忽然想到是否去Y板的信号有问题?查那边的排阻,5组中有4组都是47Ω,一组是几kΩ。检查发现AR2012排阻有一个47Ω开路,将其换新后再开机,故障排除。逻辑板LJ41-03075A故障实物图见图2。

    注:S42SD-YD07型等离子屏自检方法:1.拔掉电源板上与主板的插头; 2.将电源板上的CN8007插头的RELAY和GND短接(即电源板上的⑧、⑨脚。要是该主板是长虹自己生产的为③、④脚,引脚顺序和电源板上刚好相反);3.将逻辑板上的插头CN2034短接;4.通电试机,如果屏幕没有任何损坏,屏上应该是纯净的白光栅。如不是,则表明等离子屏或屏上电路有故障;5.自检结束后,应取下CN2034上的短接物体,恢复成正常使用模式。
