此机属于6D19机芯，数字板型号5800-Y6T190-01。

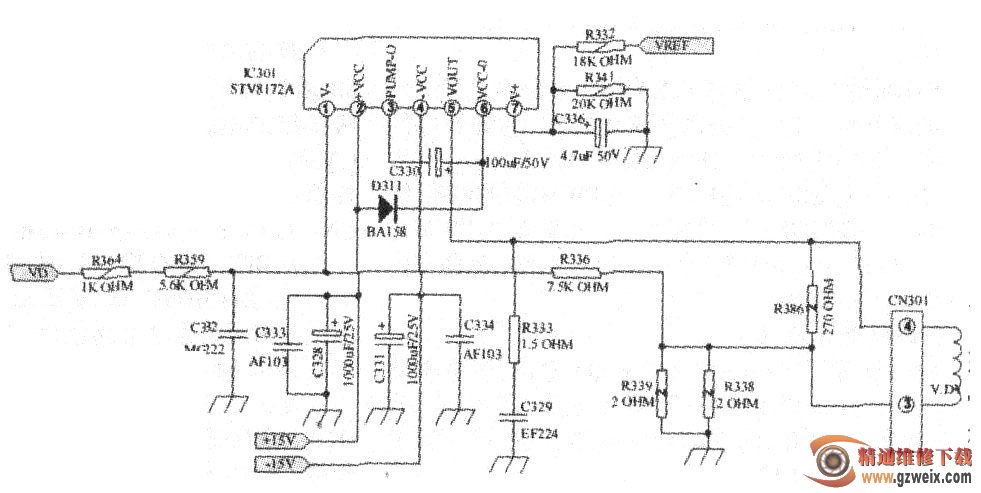

　　打开后盖观察：按动机器电源开关启动时，可以明显感觉到机器有高压产生；测视放板上灯丝电压正常、加速极也有约300V电压，说明有扫描信号，行输出应该没有问题。试提高加速极电压观察屏幕发现有彩色的雾状光栅；拔下视放板查看双聚焦管座，见两条引线与管座的焊点光亮如新，没有那种管座锈蚀绝缘不良的迹象。根据以往检测经验，出现这种现象的最大可能是正负供电的场扫描集成块工作不正常。该机场输出部分，如下图所示。
