创维32X5型液晶电视,灰屏,伴音正常
来源:本站整理  作者:佚名  2018-08-04 07:08:51

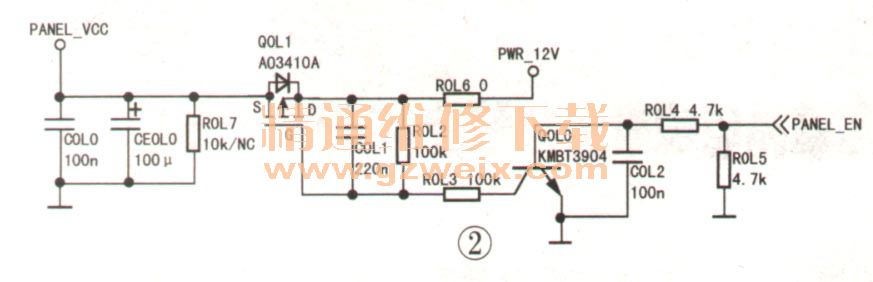

    分析检修:测量上屏线插座CN0N0 40脚(DVDD)电压为0V、AVDD(16V)电压也为0V。这两路电压均来自芯片RT9955。测RT995516、17脚的PANEL_CC(12V)电压仅5V,说明问题应在上屏电压控制电路中,如图2所示。

    将Q0L0的c、e极短接,Q0L1输出的PANEL VCC电压仍不正常;短接Q0L1的D、S极,此时屏上出现光栅。上述检查说明Q0L1损坏,更换Q0L1后试机,故障排除。
