康佳LED46ES510PDF型液晶电视灰屏故障检修
来源:家电维修  作者:佚名  2017-07-15 10:57:44

   一台康佳LED46ES510PDF型液晶电视,开机后灰屏。
    此机采用三合一板。上电测得主板的各组供电均正常,判断故障部位在逻辑板上。

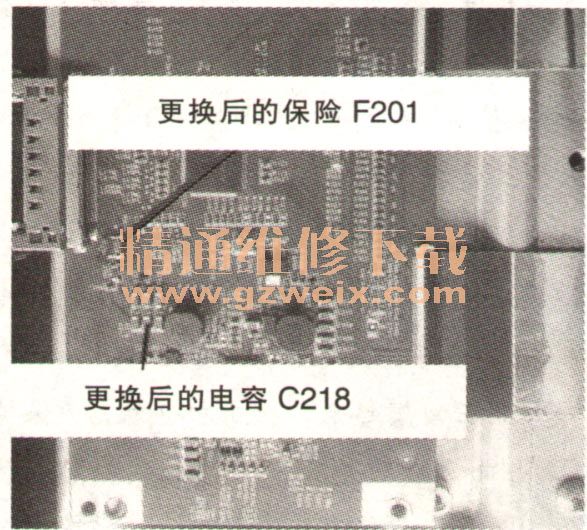

    该机逻辑板型号为HV460WU2 -200。上电测量逻辑板的供电电压,发现保险F201前端电压为12V,正常,但后端电压为0V,这说明F201已开路。用万用表电阻挡在路测量F201后端对地电阻,呈短路状态,于是用热风枪分别取下贴片电容C215~C219单独测量,发现C218击穿。更换F201和C218(如图1所示)后通电,插上信源试机,图声正常,故障排除。

关键词:康佳彩电
