夏普LCD-60LX540A型液晶彩电,开机后左侧约1/4区域的背光亮度正常
来源:家电维修  作者:佚名  2017-04-21 09:08:44

    一台夏普LCD-60LX540A型液晶彩电,开机后左侧约1/4区域的背光亮度正常,右侧约1/4区域背光亮度偏暗。
    分析检修:背光亮度低的原因主要是背光灯条不良(屏内)或者背光灯供电电压偏低。
    开机检查背光灯条插座(CN7004),发现该机背光灯由4组独立的电路供电。从左到右测得CN7004各脚电压如下:①脚97.8V 9②脚0.7V、③脚98.2V,④脚0.6V,⑤脚97.9V,⑥脚0.7V,⑦脚102.5V,⑧脚0.7V。从线路分析可知:⑦脚对应的屏幕左侧背光亮度正常的那组灯条,而①、③、⑤脚则是对应背光偏暗的三组灯条。为确认该机的故障点,试着将⑦、⑧脚的灯条连接线分别与①、②脚,③、④脚,⑤、⑥脚的连接线对调,试机发现后3组灯亮度正常,据此判断背光灯条正常,故障点在背光供电电路上。

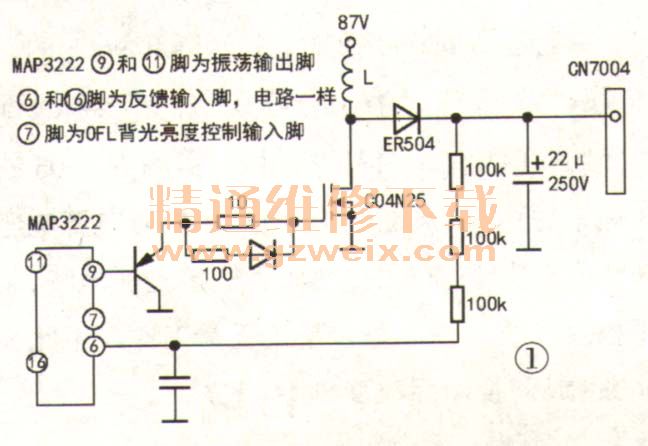

    该机四组背光供电分别由U7201和U7202(MAP3222)产生振荡脉冲,分别驱动四只场效应管Q7202、Q7204、Q7206、Q7208  (C04N25),并在L7201-L7204绕组中产生交流脉冲,经D7201D7214整流,在滤波电容C7230~C7233上产生四组灯条的供电电压,如图1所示(图中只画了其中一路)。引起三组电压偏低的原因可能是反馈电路中100kΩ的电阻或MAP3222的⑥脚和16脚内部不良。检查三组反馈电路中的三只100kΩ电阻,正常,清除该电阻下的红胶,故障依旧。更换U7201及U7202后通电,测得CN7004的①、③、⑤、⑦脚的电压均升到118V左右,背光亮度正常。

    该机U7201和U7202的背光灯亮度控制(OFL)输入端⑦脚均与主板的OFL控制电压端相连,当U7201和U7202中任何一块不良时,均会影响OFL电压。本例中两块IC均损坏,从而使得CN7004的⑤脚的电压低于⑦脚电压(⑤脚和⑦脚共用一个振荡IC)。


关键词:夏普彩电
