长虹ITV37650X(L37)型液晶彩电白屏的检修
来源:本站整理  作者:佚名  2015-10-23 10:59:58

    用户送来一台长虹ITV37650X(L37)型液晶彩电,自述不开机,白屏。通电试机,开机可以听到瞬间即停的启动音乐声,且有失真感,而后喇叭便有哼声;观察屏幕是白屏状态,无任何显示。
    开盖,此机属于长虹LM34i机芯。采用MTK公司生产的主芯片MT5301。从故障上分析,故障应在主板上,但无此机图纸,只能先测量主板上屏线插座处,标注+12V处,实测仅0.3V,明显+12V供电有问题。顺板上实物连接的供电支路,最终查出主板上U6(AOZ1212、DC/DC降压IC)不良。U6将由电源板送来+24V降为+12V后供给主板上有关IC。由于无配件可更换,查阅也无可替代IC芯片,用户急用,唯有采用应急处理方案。

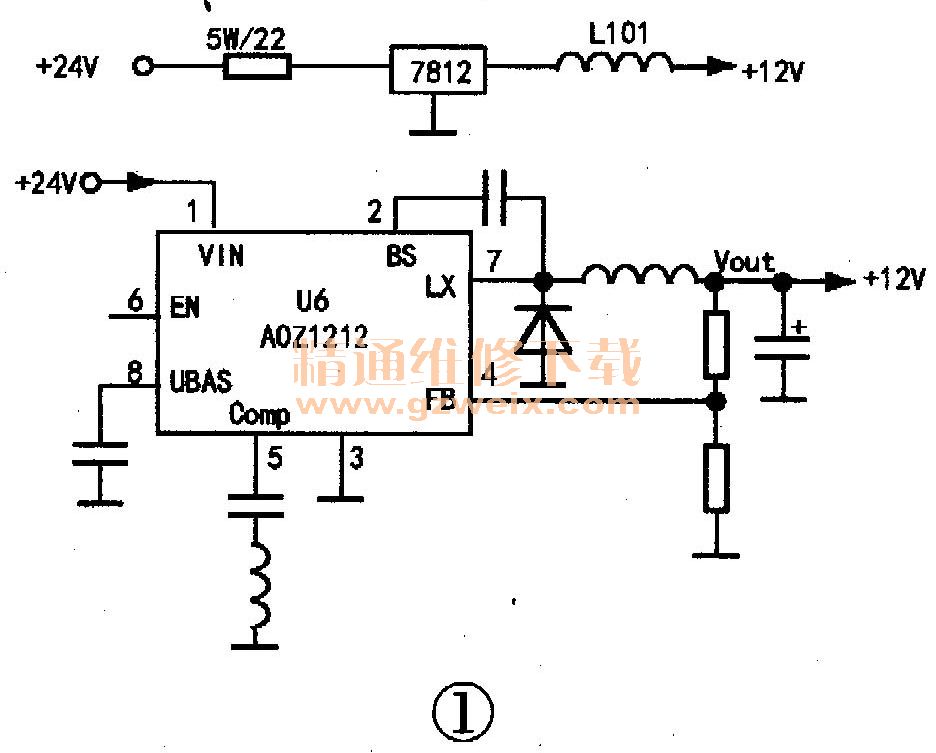

    先查阅AOZ1212供电电流参数可达3A,那么代替电源,不能低于3A。分析有两种方案可行:1.重新加装一个液晶显示器常用的外置开关电源,但考虑到此电源若以后一旦损坏,电压超高,有可能损坏液晶屏。2.本机电源板上只有+24V输出,无现在12V输出,可用LM7812降压代之,但不知实体主板上12V到底需要多大的电流?只有试验一下。将+24V从R846处引到新装的LM7812(带较大散热片)输入脚上,中间串联一只22Ω/5W水泥电阻,将LM7812输出+12V引线到主板L101处。检查连接妥当后开机,电视正常。连续试机5小时无异常,用手摸仅电阻较热,而LM7812微温,至此装机合盖交付使用。相关电路见图1。

    后记:上述操作过程中,原电路不能拆除,仍然起兼供电作用。此机三月之后,出现3~4小时热机后偶尔闪几下白屏又正常的故障,直接代换AOZ1212I后一切恢复正常。


关键词:长虹彩电
