创维26L16SW液晶彩电无图像故障检修
来源:本站整理  作者:佚名  2014-12-19 09:14:51

    一台创维26L16SW液晶彩电(8R01机芯),伴音与控制均正常,但无图像,屏上有较暗的光栅,即常说的灰屏。
    分检检修:从故障现象看,电源与背光驱动电路工作正常,故障应在主板、逻辑板及液晶屏本体上。
    开盖后测量主板上各稳压块的输入/输出电压,未见异常。需注意的是,该机稳压块U4输出端标注为“2.5V”,但所用稳压块型号是KN1117-3.3L,实测输出电压为正常的3.3V 。测量上屏电压,发现电压仅为4.2V。根据经验,液晶彩电的上屏电压多为5V或12V。

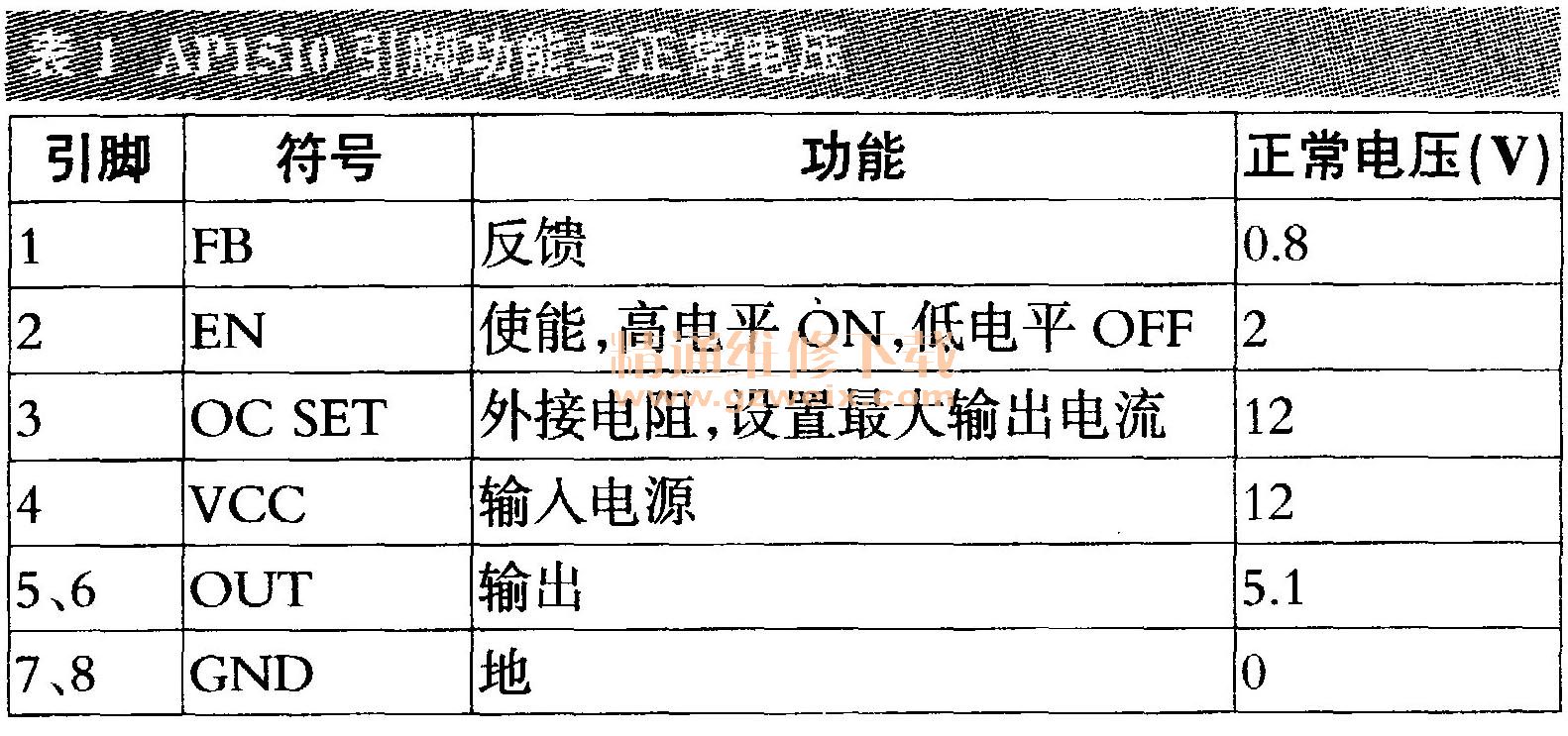

    该机上屏电压产生电路如图1所示,AP1510是一只8脚贴片降压DC-DC转换电路,最大输出电流3A、其引脚功能与正常电压见表1。引起输出电压过低原因有:负载过重,输入电压过低,或转换电路本身有问题。拔下上屏线,测逻辑板上供电端对地电阻,约为400Ω(指针表R×10挡)。监测图1所示的转换电路,发现开机时输出电压仅为2.8V,最后慢慢升到4.2V,但输入电压12V一直很稳定,由此断定该转换电路有问题。试着把AP1510及外围元件补焊了一遍后开机,输出电压5V很稳定。插好上屏线开机,故障排除。
