故障现象：开机 1 h 左右图像垂直方向移动，调节面板的场(帧)频电位器恢复正常；过 20 min 左右图像又垂直方向移动，以后重复上述过程，且保持同步的时间越来越短。调若干次后，当场频电位器调到顶端时，再调节也不能将图像稳定住。据用户反映，此机曾到购买商店保修多次。

故障分析：从故障现象看，是场振荡频率随机内温度的升高而偏移。该机使用 TA7698 型视频集成电路，场振荡频率主要由12脚电压和外接场振荡电容容量两者决定，小范围内由28脚引入的场同步信号决定。

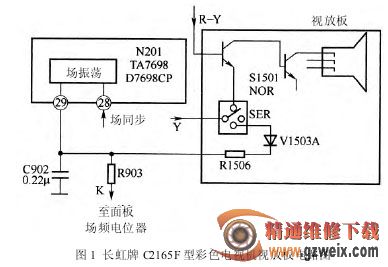

检修：该机视放板电路如图 1 所示。

（1）打开电视机外壳，发现主板中部有一长柄电位器（50 kΩ）用胶布缠绕着，三个接线端子分别接到原帧频电位器位置，原帧频电位器(10 kΩ)被摘掉。显然是原维修者为扩大场频调节范围所为。

(2)观察主板焊接面，发现 TA769829脚外接场振荡电容 C902，28脚外接电阻、电容均有被拆装痕迹，估计是原维修者对上述器件曾反复检查，甚至更换过。

(3)开机监测 TA7698 的29脚和28脚电压，发现29脚电压随着场不同步现象的出现升高。估计本机故障与此有关。

(4)分析原理图发现，TA7698 的29脚与视放板上的维修开关 S1501 有连接关系。观察 S1501 及相关器件，从焊点看没有被拆卸过，属于原维修者漏查器件。试着断开 S1501 下端引脚所接 R1506 试机，图像恢复同步。这说明维修开关漏电。因维修开关仅用于传输亮度信号，且不易购买到，于是去掉该开关，用导线将左端引脚和上端引脚短路。试机，故障彻底排除。

检修提示：①工厂设置维修开关的目的是对显像管进行暗亮平衡调节，但因其调节方法复杂、不易掌握，除工厂调试人员外，维修人员一般不用。维修人员一般通过观察图像偏色情况及彩色艳丽与否，确定显像管暗亮平衡情况，然后有目的地调节视放板上暗亮平衡电位器。所以，遇有维修开关损坏时，一般可以去除不用，直接用导线将其亮度信号输入端和输出端短路即可。

②在拆装电视机器件及翻动主板过程中，有时会无意中拨动维修开关，导致屏幕变为水平一条暗线或出现很暗带回扫线的纯净白光栅，彩色图像变得暗淡模糊。遇有这种情况不要以为电视机故障扩大了，只需将维修开关拨回原位即可使电视机恢复到原状态。
