康佳LED32M1200AF/LED40R660U型液晶电视三无故障
来源:家电维修  作者:佚名  2017-09-07 09:36:14

    一台康佳LED32M1200AF型液晶电视,三无。

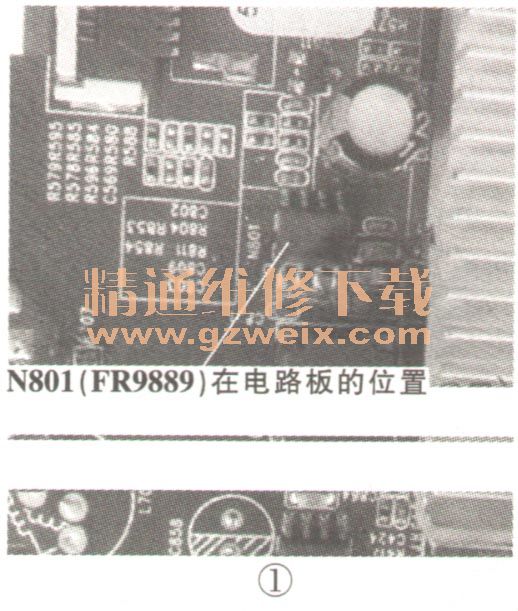

    上电开机,测量各个测试点电压:C901两端电压为309V,正常;NW907的⑥脚供电为13.2V,也正常。测后级输出电压,VD952输出脚电压为6.99V,VDW953输出电压为60.3V,待机电压正常。按压电视机上的“待机”键后测量输出电压没有变化,这说明微处理器MCU(型号为MSD6A800)没发出开机指令。仔细观察电路板上的8脚DC-DC变换芯片和三端低压差稳压块,发现N801(FR9889)②脚有霉变现象,如图1所示。将N801洗干净后开机,背光亮;插上信号源,图声正常。第二天早上开机,三无。测量各点电压,和上次一样,怀疑N801性能不良。因手头没有FR9889,找来一块FR9887换上后试机,故障排除。

    另有一台康佳LED40R660U型(主板编号:35021716)液晶电视,三无。

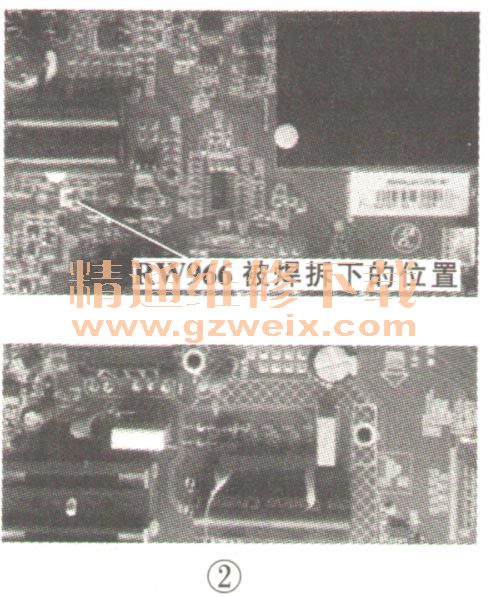

    上电开机,测量电容C901(150RF/400V)两端电压为321VI正常;NW907(8671A)⑥脚供电电压在10.67V~11.2V之间波动,正常值应该为16V; 12V输出电压在2.23V~3.27V之间波动,100V输出电压为0V,不正常(正常时实测为79V)。断电后检测稳压电路,发现RW966(如图2所示)已损坏,将其换新后故障排除。
