检修康佳LC-TM2008 液晶彩电，开机“，三无”

来源：本站整理作者：佚名 2012-05-15 09:17:42

首先观察电源适配器指示灯亮，测量电源适配器输出电压为 13.5 V，正常(空载状态)，故障锁定在主机板上。

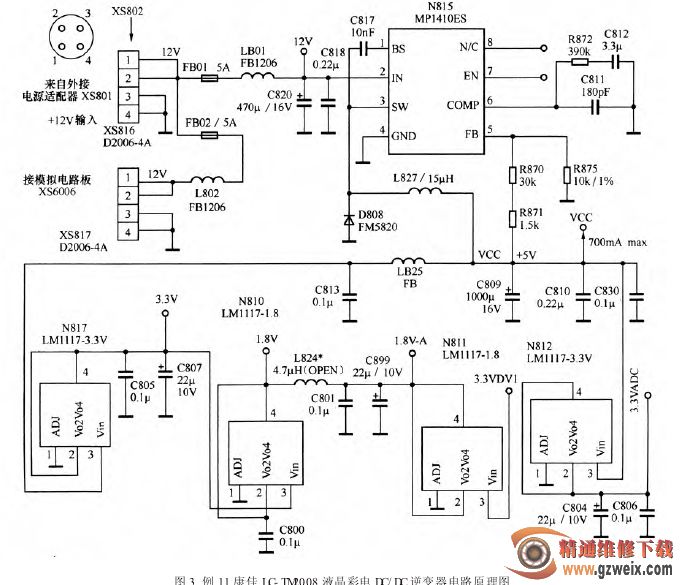

拆下机器，通电试机，发现主板上的红色指示灯(电源直接供电)发出一点暗光，说明电源已经送到了主板。由于红色指示灯发出的是暗光，怀疑该机主板供电电路存在短路现象。查看电路图纸，该机工作电源 +12 V经适配器降压后，通过插头输入机内插件 XS802，然后分为两路：一路送往模拟电路板，供屏高压电路及伴音电路等；另一路则送到数字电路板。分别脱开模拟电源保险及数字电源保险测量，发现数字电源电路的对地电阻为 120Ω，说明该电路存在短路现象。
