一台飞利浦25PT4324/93R彩电，开机后指示灯亮，按“二次开机”键有高压启动的声音，约3s后行电路停振，整机“三无”。故障发生的原因为夏季雷雨天损坏，听到雷声后随手将电视机关了，再开机就是此现象。
　　

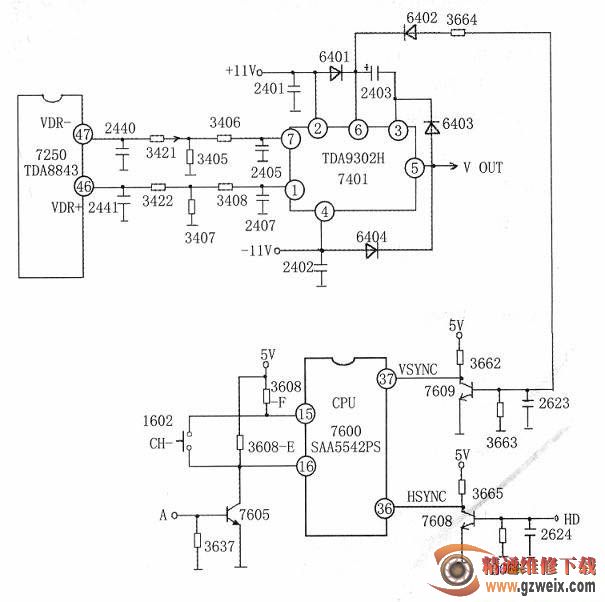

　　本机CPU为SAA5542PS(7600)，小信号处理块为TDA8843(7250)。CPU(7600)的(31)、(39)、(40)三脚为3.3V供电端，其(19)脚为待机控制端：待机时(19)脚为低电平，按“二次开机”键后，(19)脚输出5v的开机高电平；CPU(7600)的(16)脚有两个功能：一是面板键盘控制矩阵线；二是故障检测端子（见下图）。当(16)脚为高电平时，CPU内部电路判断外部电路无故障，此时可进行面板操作控制，机器正常工作；当发生灯丝欠压或+B过流时，“A”点电位升高，三极管7605导通，(16)脚变为低电平，此时CPU判断外部电路出现故障，经内部电路处理之后，从(19)脚输出保护性待机指令，并且面板、遥控操作失效，控制不起作用。
　　
　　初步判断本机为雷击损坏。打开后盖，首先目测整机电路未发现雷电击穿痕迹，用表测量+B和其他各组供电，+B电压为130V（正常），其他各组电压也都正常。检查CPU(7600)的3.3V供电，正常。按“节目”键“二次”开机，(19)脚能输出正常的高电平，此时能听到高压启动声，测量加速极电压基本正常，证明高压已启动。但约3s后，(19)脚变为低电平，整机又处于待机状态。能进行“二次”
　　
　　开机，证明CPU(7600)的(16)脚未进行保护，其(19)脚输出待机低电平另有原因。接下来检查7250（解码器）的(12)脚和(37)脚的8V供电，均正常。又检查I2C总线控制电压为5v左右，也基本正常。无奈的情况下，将CPU的(19)脚与5v电压短接，人为输出开机信号，但行电路依旧不工作。
　　
　　打开示波器，分别测量CPU(7600)的(36)脚和(37)脚的行、场脉冲波形。经测量发现，(36)脚行脉冲正常，(37)脚无场脉冲输入，往前测量三极管7609(BC847B)的基极依旧无场脉冲；证明场电路有故障。接下来测量“场块”7401(TDA9302H)的（2）脚和（4）脚的供电：分别为正常的+11V和-11V。测量7401的(1)脚和(7)脚的场激励信号波形，无正常波形输入。往前测量7250的(46)脚和(47)脚无场激励信号输出，判断7250(TDA8843)损坏。由于手中无TDA8843解码块，故试用OM8838PS块代换试机，图、声正常，故障排除。
