一台TCL L46E9FB型液晶彩电，通电后机内“嗒嗒”响，指示灯不亮，也无法开机。
    此机采用MS58机芯。拆开机壳，测得电源板（板号：40 -IPL47L -PWLIXG）上插座P803中的＋3.3VSB电压在2V左右波动，拔下P803的连接排线后“嗒嗒”声消失，且＋3.3VSB电压恢复正常。为进一步确定，将P803中的＋3.3VSB端与P-ON端短接，通电后“嗒嗒”声依旧，可见故障在电源板上。

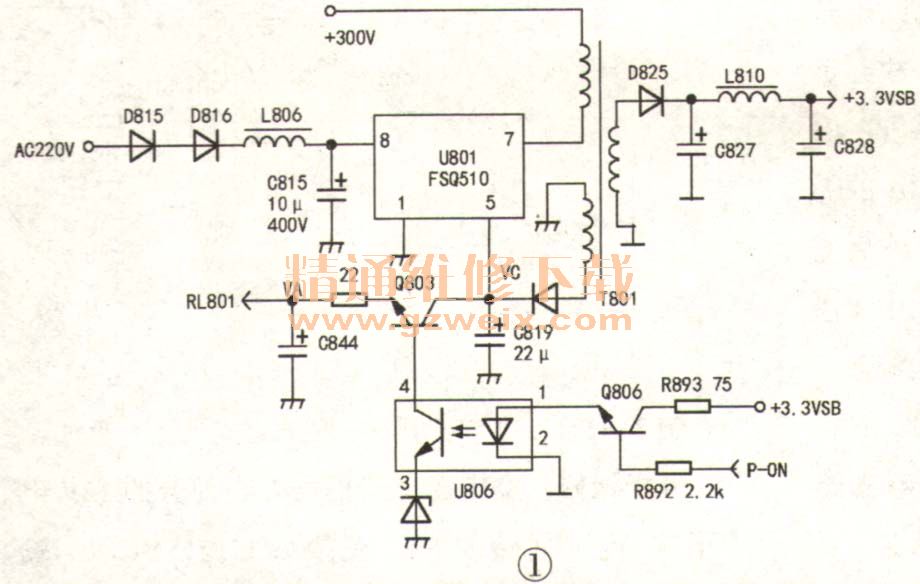

    该机“嗒嗒”声来自控制主电源供电的继电器RL801。该继电器线圈供电由副电源U801（FSQ510）产生，如图1所示。在＋3.3V输出滤波电容C827、C828上并联等容量电容，＋3.3V电压仍然在2V左右波动，这说明＋3.3V滤波电路无问题。副电源另一输出电压支路如下：热端VC输出。Q803（VA输出）→RL801（继电器）。测量VA电压在0.8V左右波动（此电压严重偏低，不可能带动继电器工作），在支路输出滤波电容C819、C844上并联电容，电压依旧偏低。拆下继电器，C844两端电压升至14V。测量继电器线圈阻值为260Ω，正常。

    检修至此，故障锁定在副电源初级电路中。测量U801启动电压滤波电容C815两端电压仅＋100V左右，明显异常。拆下C815检查，发现该电容一只引脚已腐烂。图纸标注C815的容量为10μF，而实物为4.7μF。换上10μF/450V电容后试机，故障排除。此时VC电压为＋15V。
    注：⑧脚电压通过内电流源给⑤脚外部电容充电提供启动电压。
